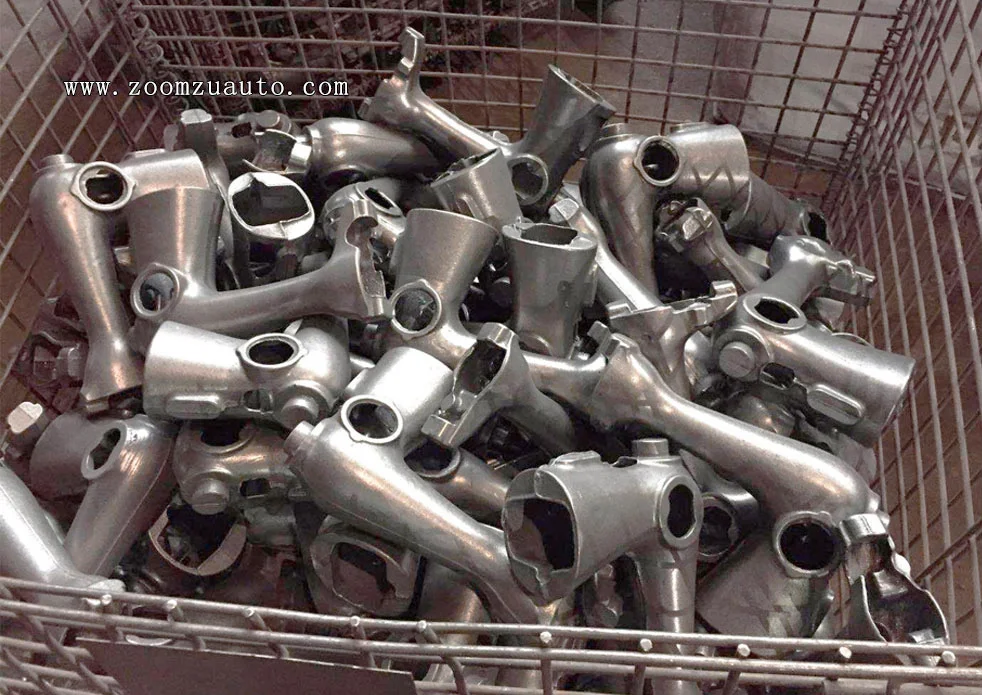

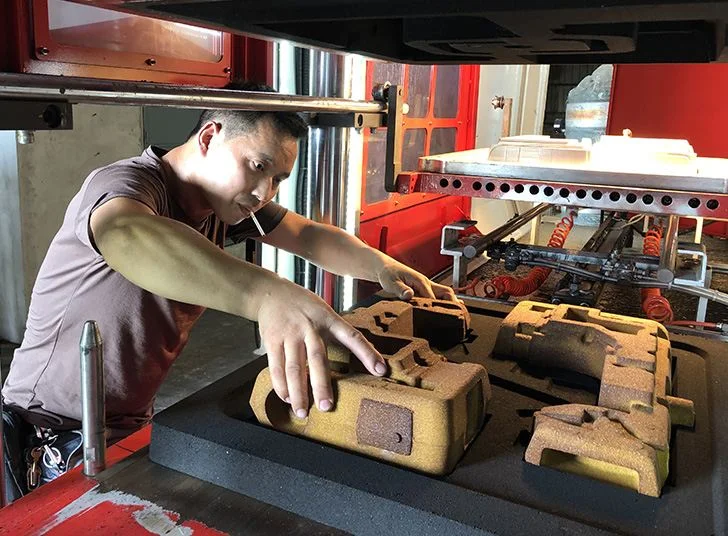

В июле 2019 года мы поставили две автоматизированные линии для производства отливок швейных машин на предприятии в провинции Чжэцзян. Основная номенклатура — корпуса швейных машин. Песчаная форма изготавливается из влажной формовочной смеси на автоматических горизонтальных формовочных машинах с разъемным механизмом, внутренние полости формируются покрытыми песчаными стержнями. Благодаря автоматизированной гусеничной линии подачи песчаная форма транспортируется и сбрасывается без ручного вмешательства, что позволило добиться высокой степени автоматизации всего цикла производства отливок. Механизация и автоматизация обеспечили снижение трудозатрат и рост производительности при стабильном контроле выхода годных изделий. В целом, это один из наиболее успешных примеров применения нашего автоматизированного формовочного оборудования.
Проработка проекта и запуск
На начальном этапе сотрудничества мы разработали и спланировали компоновку производственного цеха литейного предприятия с подготовкой подробных чертежей. После согласования окончательного плана с заказчиком была предоставлена смета на требуемое оборудование. Заказчик передал модели, необходимые для оснастки горизонтальной автоматической формовочной машины. Мы организовали для него экскурсию на близлежащий завод, где уже эксплуатировалась аналогичная модель. Детальное описание процесса использования автоматизированного литейного оборудования и наглядная демонстрация формовки и отливки образцов корпусов швейных машин позволили полностью снять все опасения заказчика, что привело к успешному заключению контракта.
Организация производства
В штатном режиме операторы днем автоматически формуют песчаные формы и размещают их на гусеничных линиях разливки. Ночью производится заливка всех накопленных форм — это позволяет избежать пиковых тарифов на электроэнергию и ощутимо снизить затраты литейного предприятия. При высоком спросе на производственную мощность автоматическое формование и разливка ведутся одновременно.
Компоновка цеха

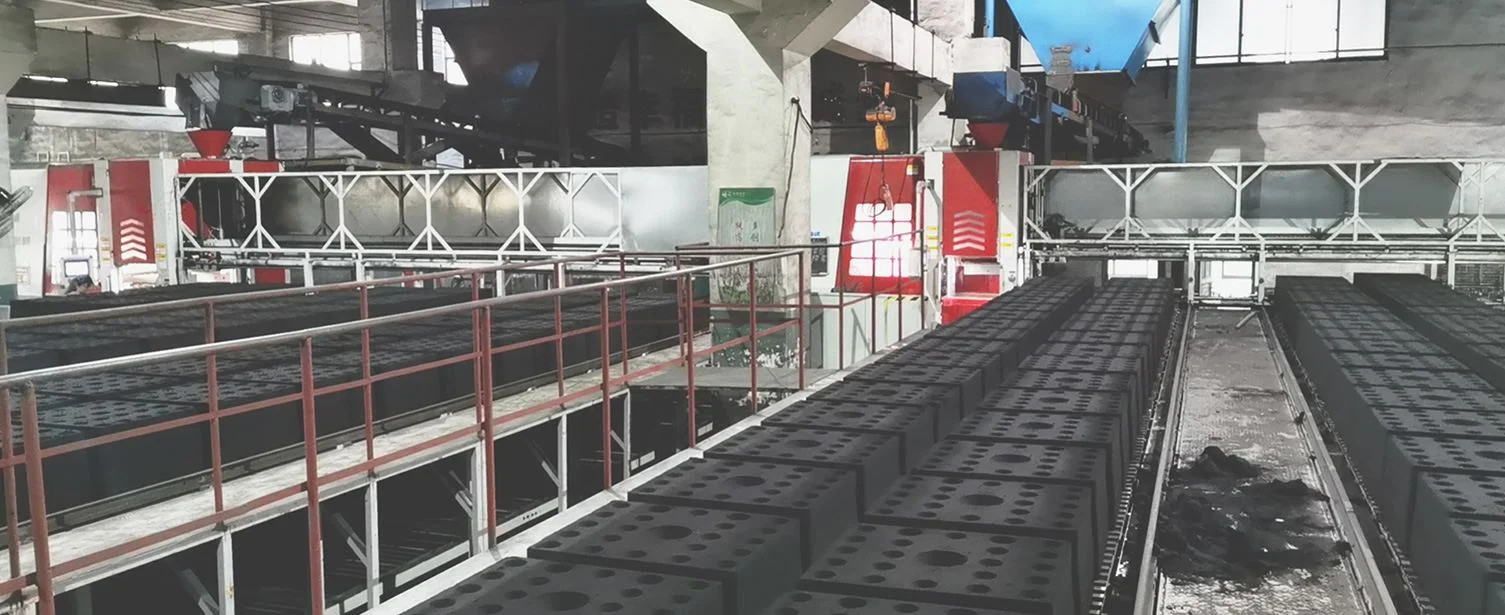

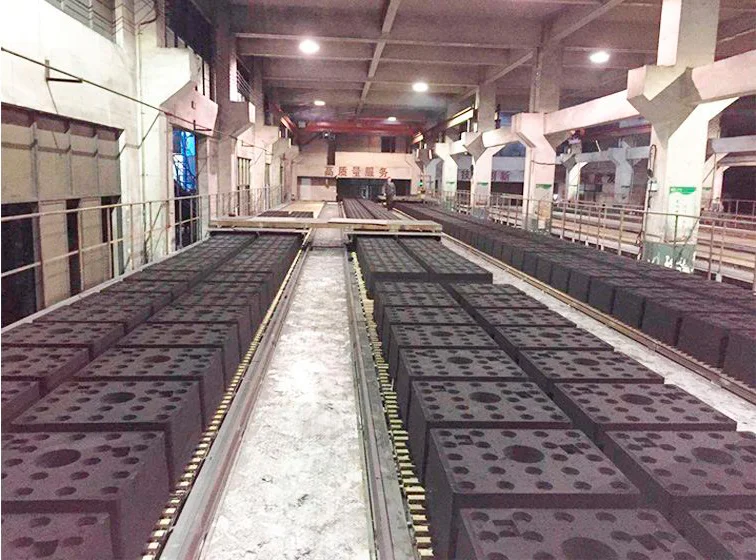

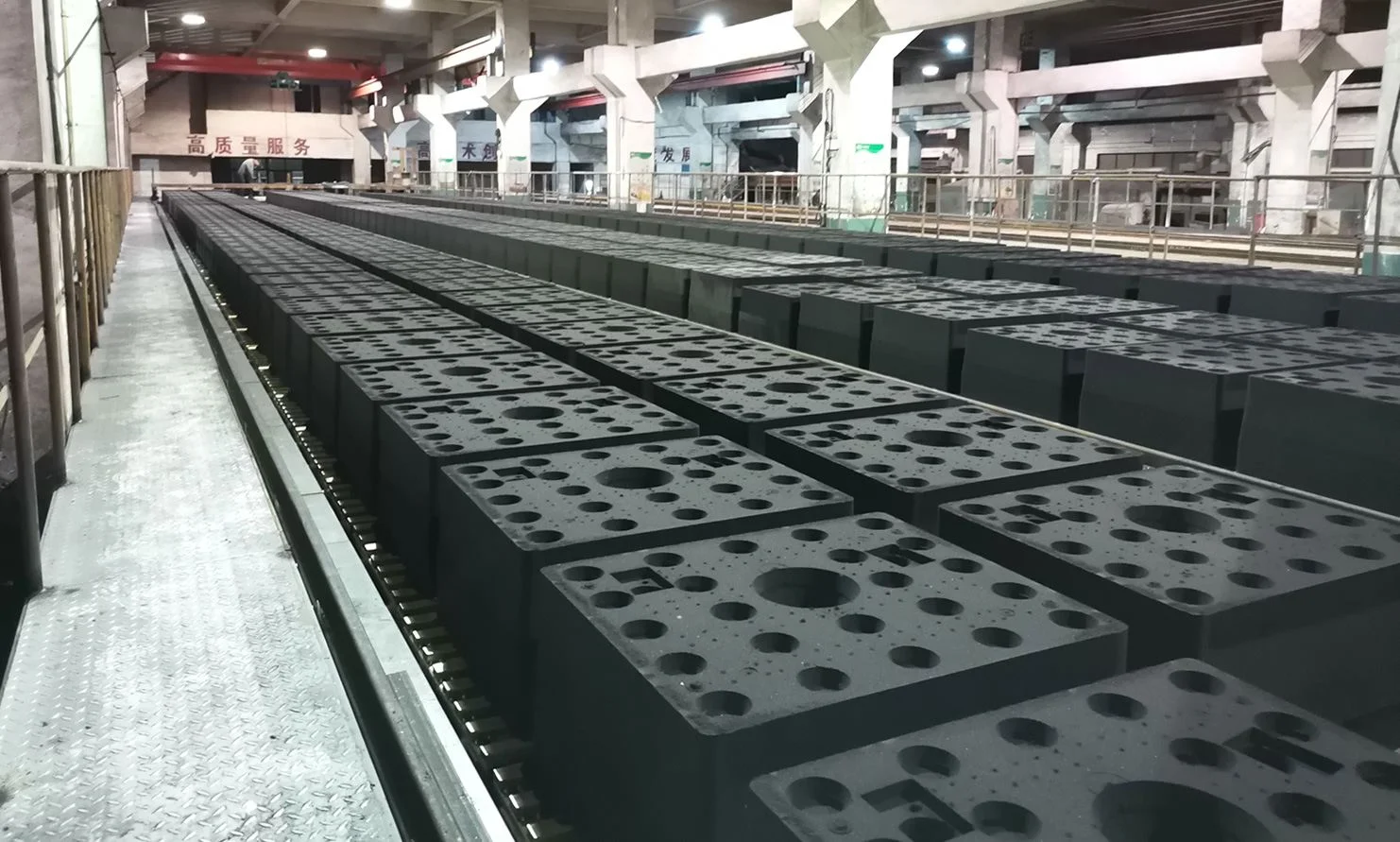

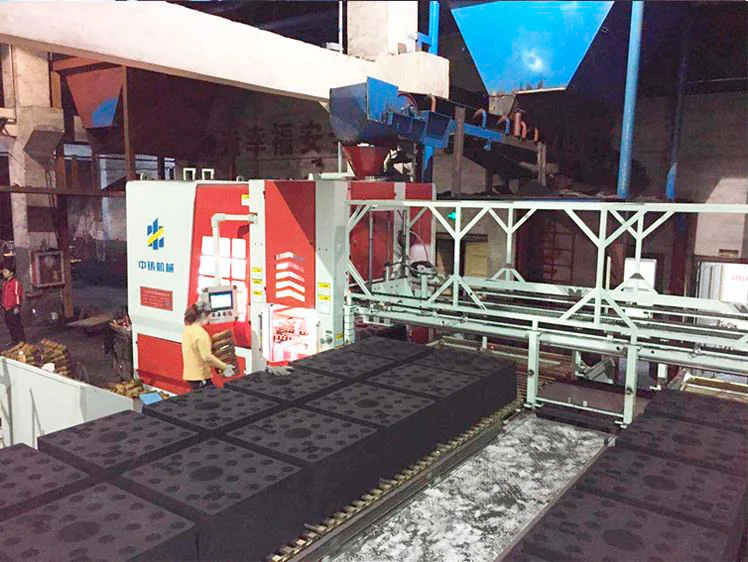

В литейном цехе установлены две горизонтальные автоматические формовочные машины модели Z6171 (размер опоки 610×710 мм). Каждая машина оснащена двумя комплектами гусеничных линий подачи. Компоновка построена по схеме «одна формовочная машина — один комплект линий»; каждый комплект включает три гусеничные ветки. Транспортировка, заливка и охлаждение песчаной формы рационально распределены между ветками, используемыми попеременно. Два комплекта рельсовых литниковых линий имеют длину 42 и 46 метров соответственно и применяются для автоматического формования отливок швейных машин различных типов и размеров. В процессе заливки, благодаря использованию серого чугуна марки HT250 и точно контролируемой скорости заливки, не требуется установка внешних опочных рам и утяжелителей — именно это обстоятельство и определило выбор данной конфигурации производственной линии.
Результаты
Выход готовой продукции стабильно составляет около 94%. Погрешность веса заготовки не превышает 0,3 кг.
