В марте 2021 года мы изготовили и установили комплект автоматизированного оборудования для литья и формовки в мокрой песчаной форме для предприятия в городе Далянь, провинция Ляонин. Оборудование ориентировано на автоматизированное производство автомобильных деталей, включая отливки поворотных кулаков и рулевых шарниров.
Компоновка цеха и пескоподготовка

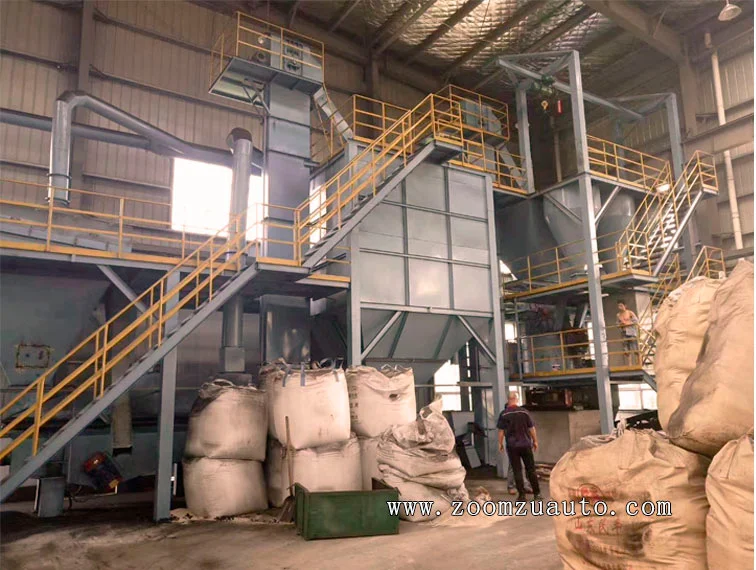

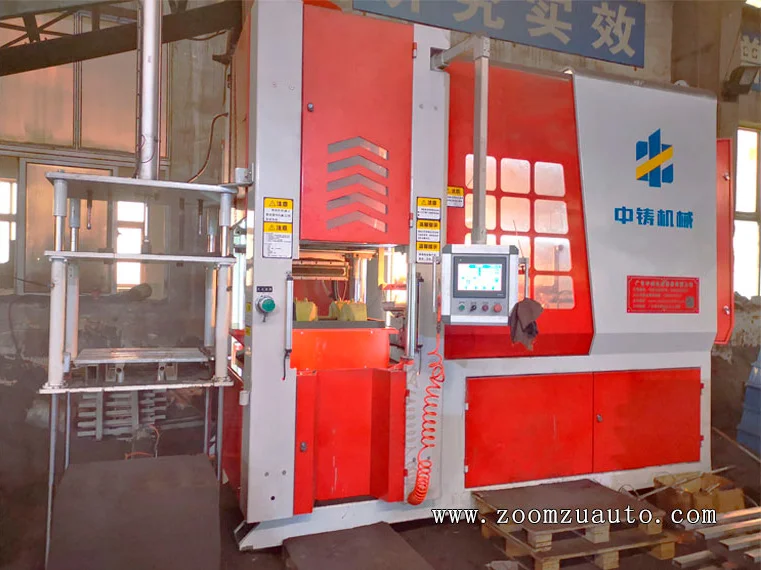

В соответствии с первоначальной планировкой литейного цеха зона электроплавки расположена в правой части помещения. Исходя из этого, автоматическое оборудование для обработки мокрого формовочного песка было размещено в дальней левой части цеха. Отдельные участки завода подняты на высоту 9–11 метров специально для монтажа системы пескоподготовки. Производительность смешивания составляет порядка 20 тонн формовочного песка в час. Готовая смесь транспортируется ленточным конвейером в небольшой расходный бункер, установленный непосредственно над формовочной машиной. Размер опоки автоматической формовочной машины — 550×650 мм. Сама машина, согласно компоновке оборудования, выполнена в конфигурации с левым толкателем, что позволило сократить длину ленточного конвейера и оптимизировать ежедневную работу и обслуживание персоналом.
Производственный процесс

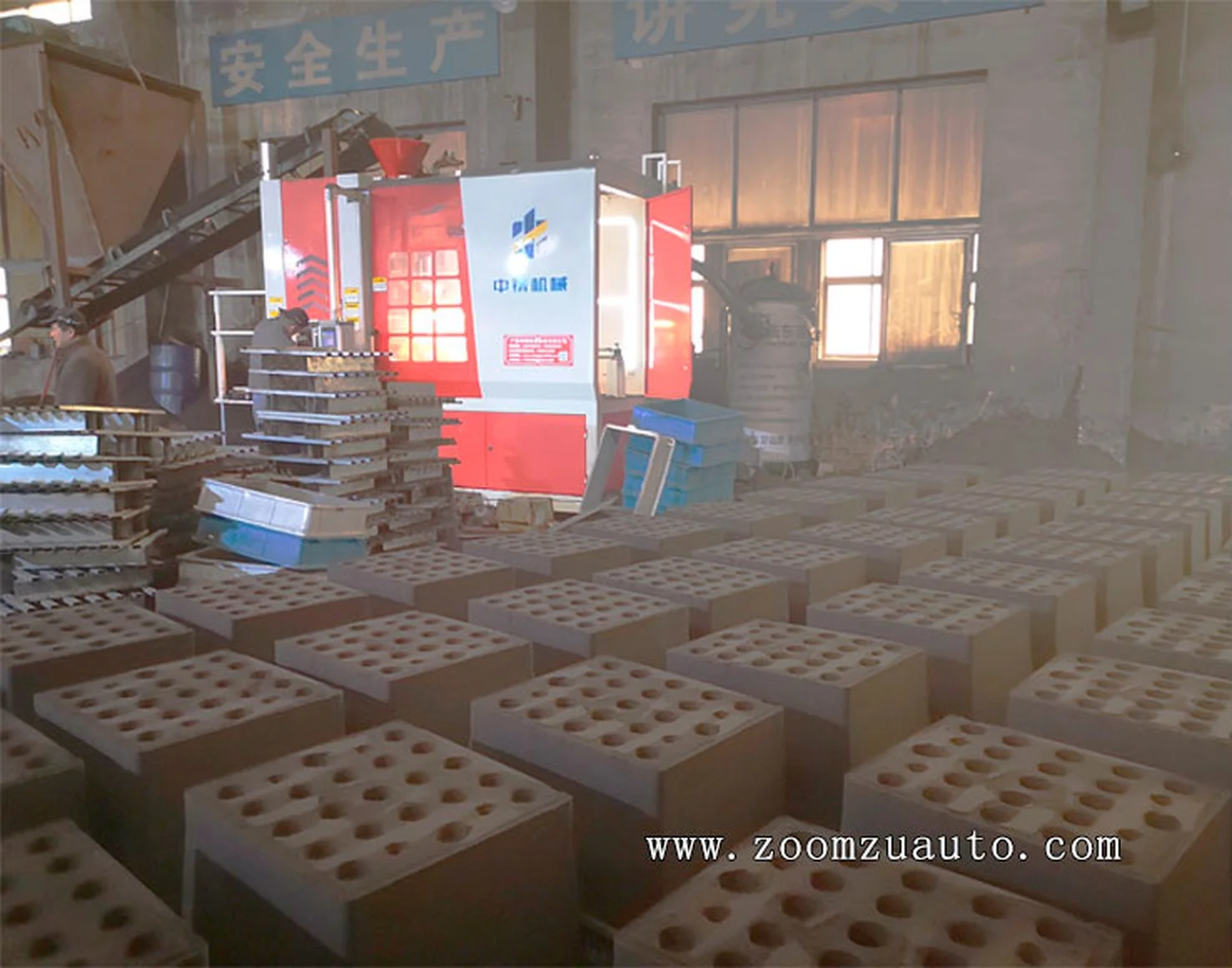

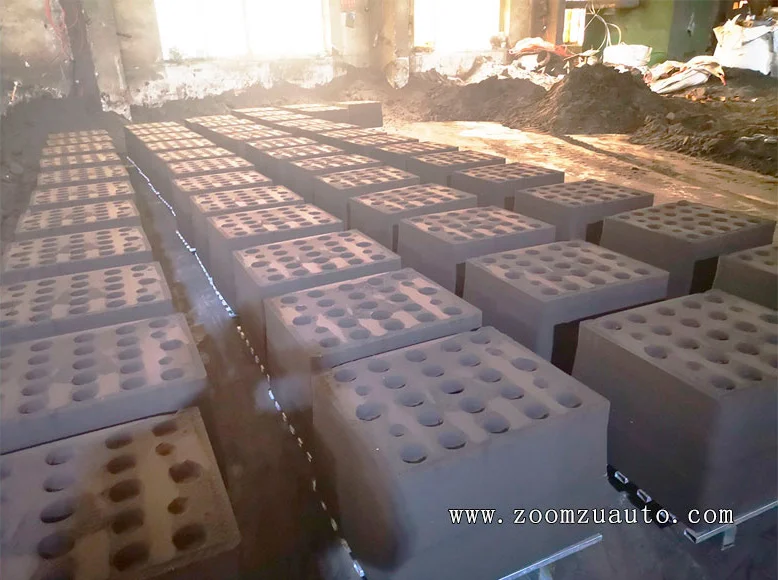

Большинство автомобильных деталей данной номенклатуры требуют ручной укладки покрытых песчаных стержней внутрь песчаной формы. С учетом времени на позиционирование и установку стержневой оснастки фактическая скорость автоматизированного литья составляет 50–60 песчаных форм в час. Суточная производительность — 8–12 тонн автомобильных отливок. Готовые песчаные формы, сошедшие с формовочной машины, размещаются в литейном цехе и ожидают ночной смены, когда плавильщики равномерно заливают расплавленный чугун во все накопленные формы.
Эффект формовки

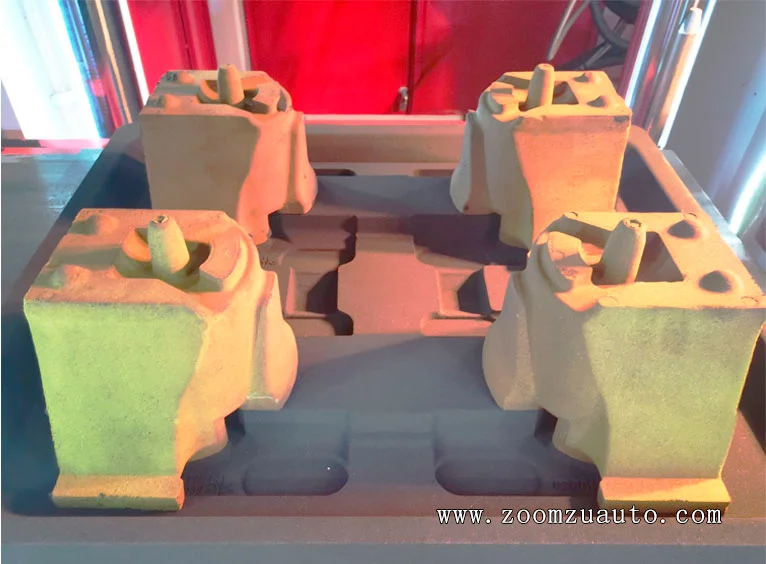

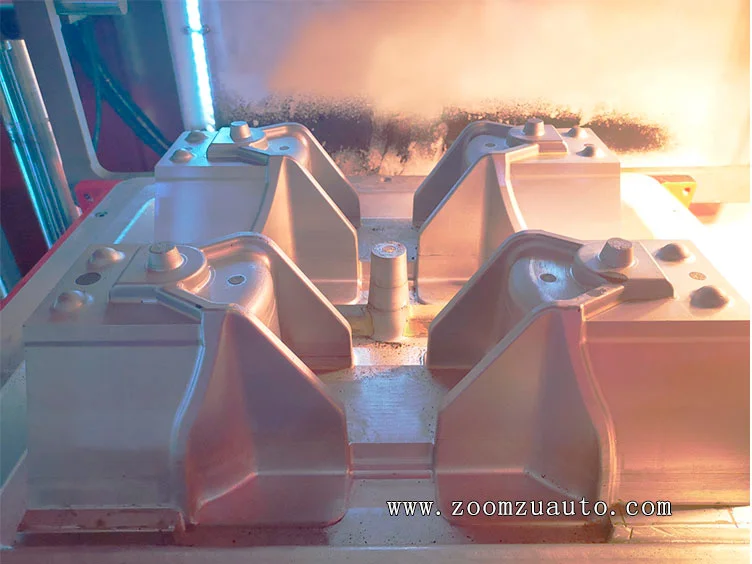

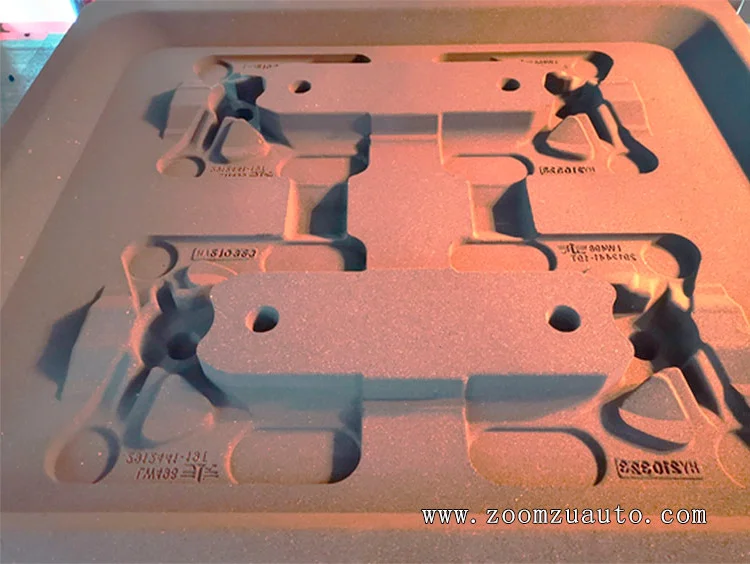

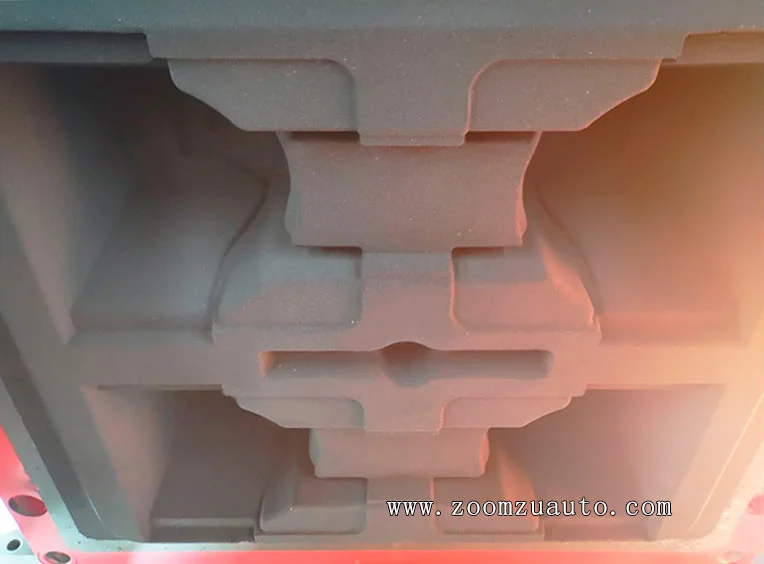

После уплотнения и раскрытия формы на автоматизированной формовочной машине отчетливо видно качественное формирование полостей в верхнем и нижнем песчаных ящиках. В нижний ящик оператором укладывается покрытый песчаный стержень, формирующий внутреннюю геометрию поворотного кулака.
Если вам нужна более подробная информация об использовании автоматизированного литейного оборудования для автомобильных деталей или о приобретении отливок данного типа, пожалуйста, свяжитесь с нами.
