В мае 2022 года мы поставили автоматизированную формовочную машину с размером песчаной камеры 1620×1400 мм китайскому поставщику чугунных каркасов для пианино. Данное литейное предприятие является основным партнером компании Pearl River Piano по производству и литью чугунных рам — ответственной и высокохудожественной детали, к качеству поверхности которой предъявляются исключительно высокие требования.

Проблематика и решение

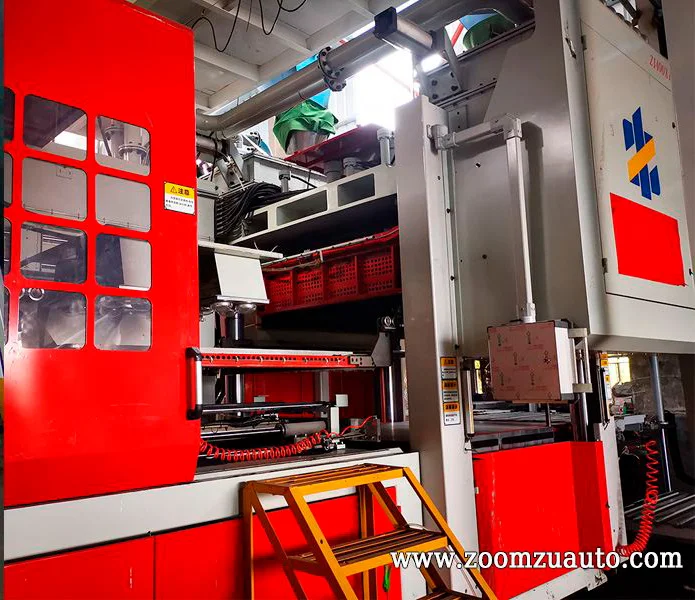

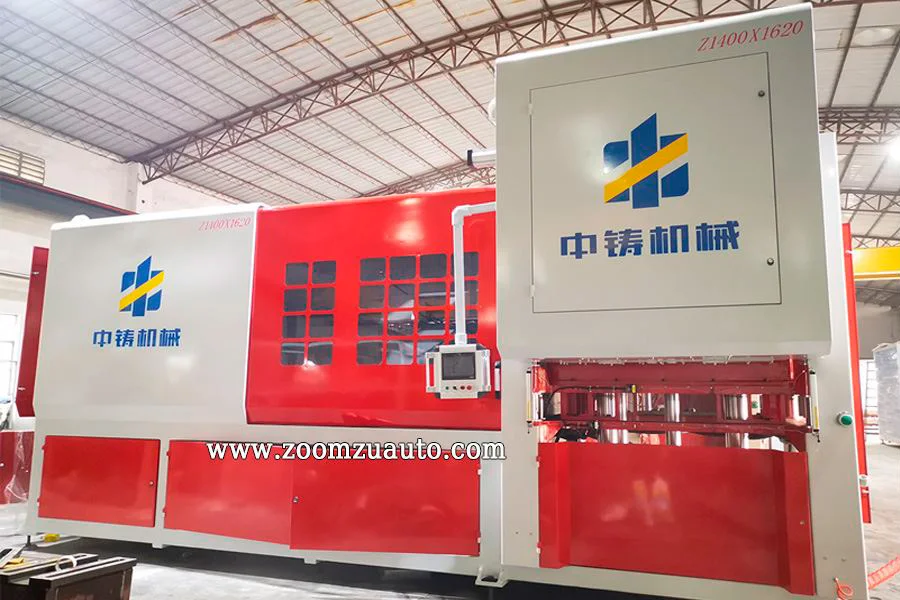

Заказчик столкнулся с комплексом проблем, сдерживающих развитие: старение квалифицированных формовщиков, низкая производительность, растущие затраты на литье, трудности контроля гладкости поверхности и веса отливок, а также невозможность своевременной поставки при увеличении объема заказов. Понимая глубину проблем, мы выработали совместное решение и предоставили автоматизированные формовочные машины и вспомогательное оборудование, разработанные по индивидуальному заказу, способные перекрыть все типоразмеры отливок в номенклатуре предприятия. Машина с камерой 1620×1400 мм на сегодняшний день является крупнейшей полностью автоматической горизонтальной формовочной машиной безопочного типа в линейке Zoomzu и даже в мире.

Технология формовки и пескоподготовка

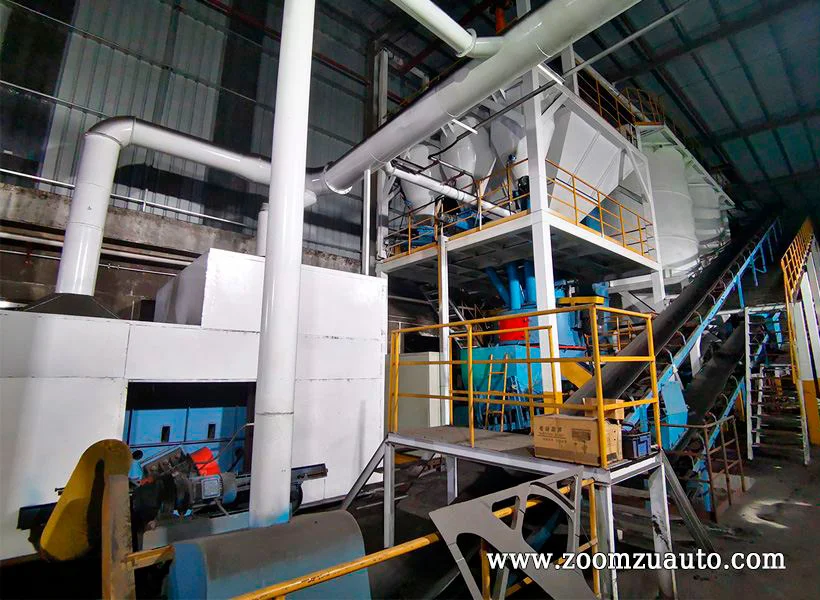

Для обеспечения высочайшего качества литейного песка выбрана стандартная автоматизированная система обработки мощностью 30 тонн в час, поставляющая кондиционную глинистую смесь на формовочный автомат. При конструировании машины применен метод двусторонней пескоструйной обработки. Спроектированы и изготовлены стальные двусторонние формы. После достижения расчетной плотности поверхность разъема песчаной формы демонстрирует равномерную и очень высокую плотность уплотнения. Система заливки разработана с учетом метода ручной заливки, традиционно применяемого на предприятии.

Разливочная линия

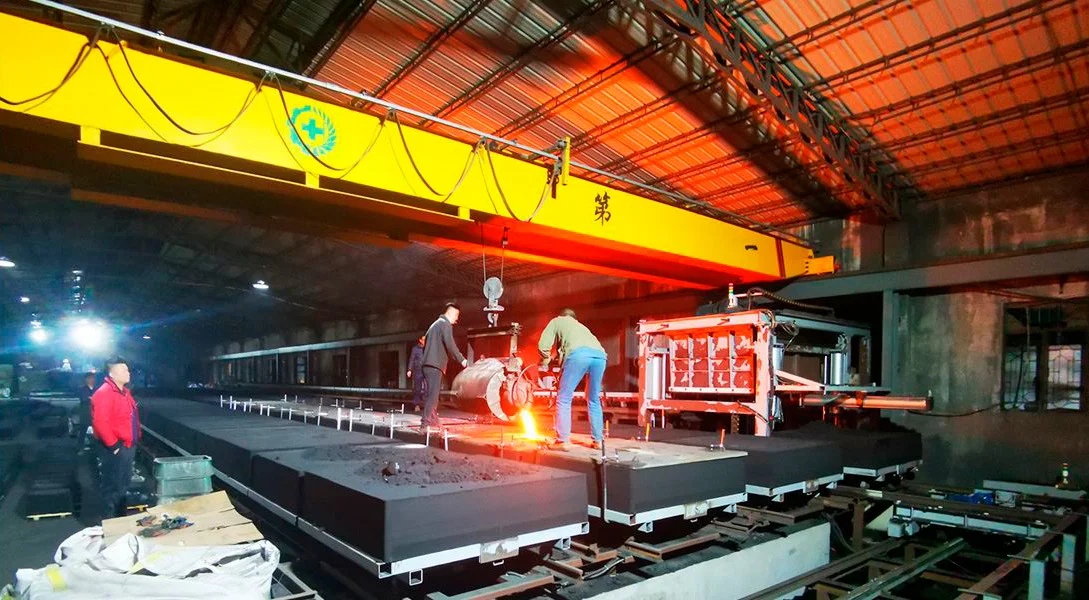

В качестве транспорта заливки мы оснастили цех производственной линией на базе железнодорожных вагонов. Выбор продиктован тем, что установленная в разливочном цехе электропечь имеет относительно небольшую плавильную мощность, и основное время заливки сосредоточено в ночные часы — равномерная заливка песчаных форм производится после полуночи.

Результаты

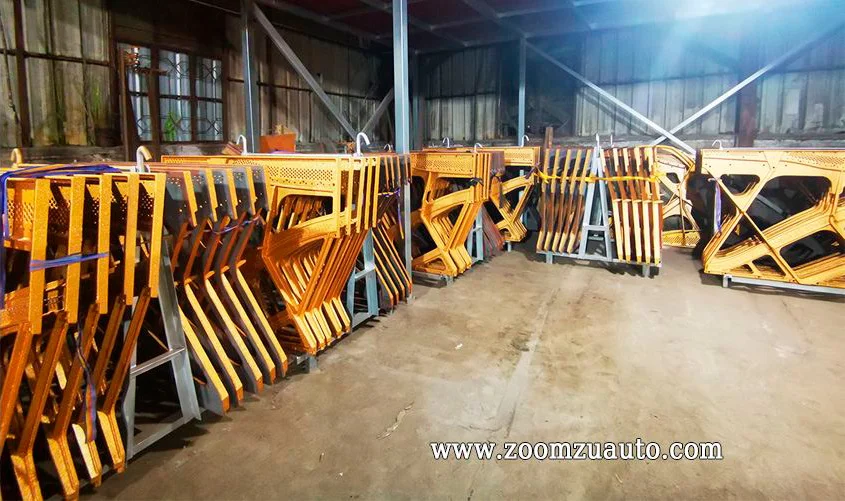

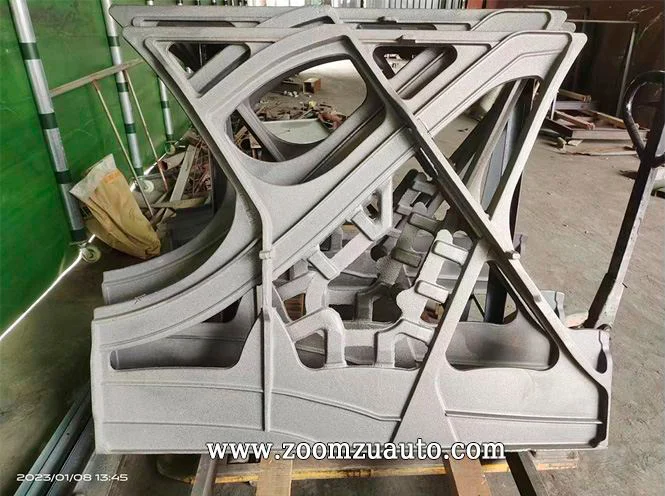

Чугунная рама для пианино, изготовленная на полностью автоматической формовочной машине, обладает превосходной гладкостью поверхности, высокой размерной точностью, минимальной погрешностью по весу и высоким выходом годного. Отливки имеют отличные технологические характеристики, красивый внешний вид, низкую себестоимость и высокую производительность. Этот проект стал для нас значительным прорывом в технологии автоматических горизонтальных формовочных машин безопочного типа.
