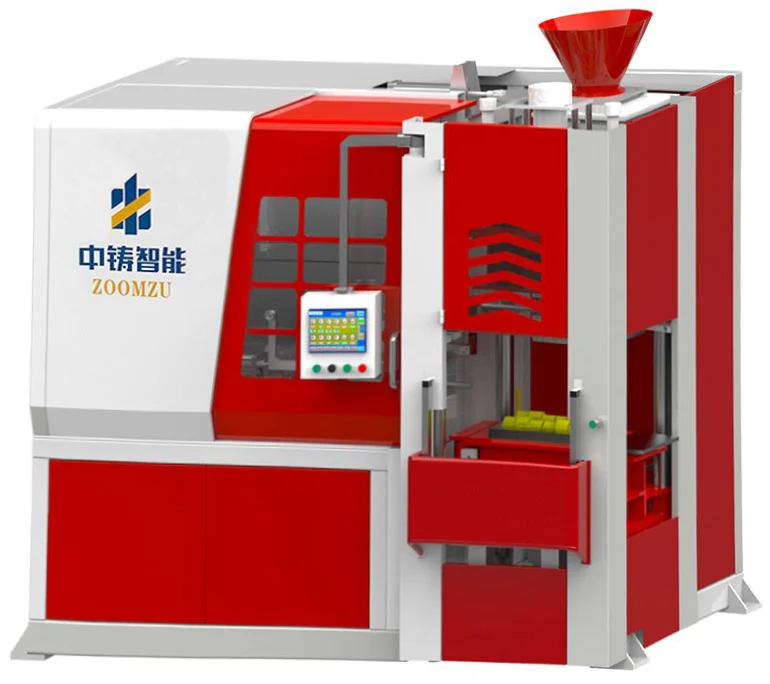

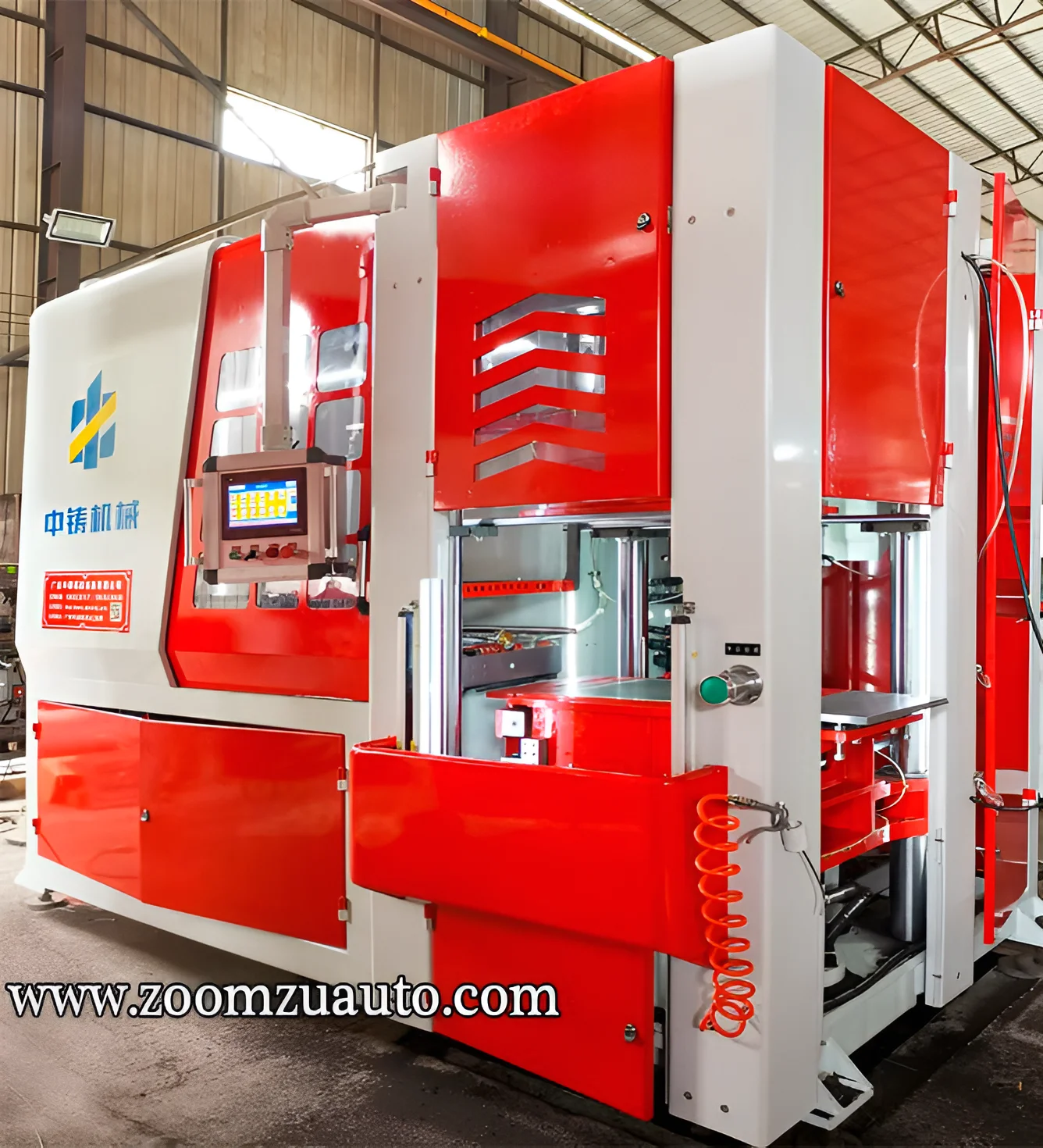

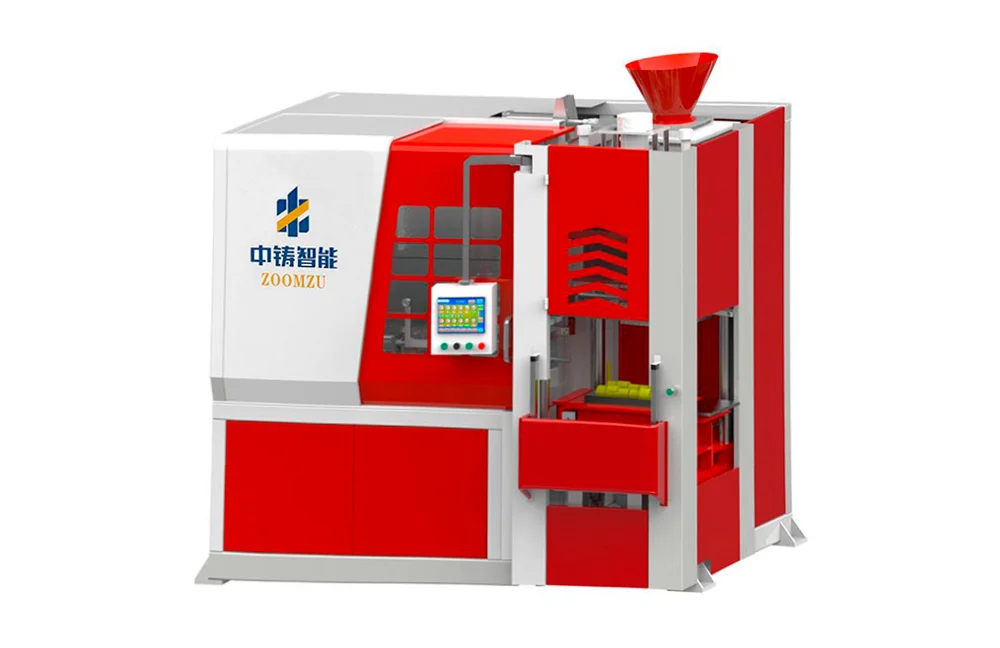

Представляем модернизированную горизонтальную формовочную машину, спроектированную специально для отливок с большим внутренним объемом стержневой оснастки. Ключевая особенность модели — выдвижная конструкция нижней песчаной камеры (опокой), работающая по принципу выкатного ящика. Данное решение кардинально упрощает трудоемкий процесс установки стержня, делая его точным и безопасным для оператора. Оборудование незаменимо при литье корпусов трубопроводной арматуры, тормозных дисков, клапанов и других деталей, требующих сложной геометрии внутренних полостей. При переходе на безстержневую формовку функция выдвижения отключается прямо на сенсорном дисплее, что сокращает время цикла и повышает производительность линии.

Механика точности: устойчивость без смещений

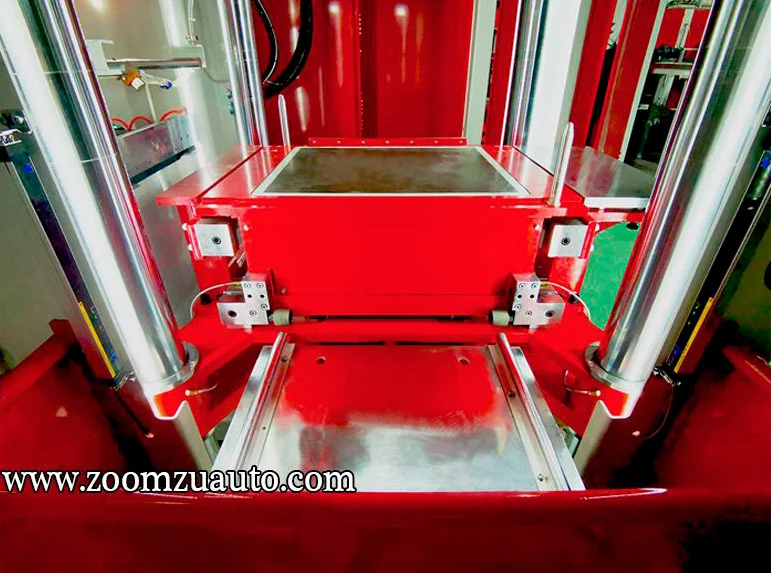

При разработке кинематики особое внимание уделено балансировке нижней плиты. Движение осуществляется через мощный гидроцилиндр, выталкивающий опоку на 2/3 ее хода. Для исключения перекосов и изгибающих напряжений в выдвинутом положении служит усиленная удлинительная платформа. Она подхватывает низ опоки, работая как механический захват, и переводит конструкцию в идеально сбалансированное, разгруженное состояние. Такая архитектура исключает провисание камеры и микросдвиги, гарантируя ювелирную соосность при закрытии «верха» и «низа» даже после сотен тысяч циклов. С обеих сторон нижней камеры смонтированы прецизионные рельсовые направляющие вкупе со стальными упорными роликами, обеспечивающие плавность скольжения и защиту от люфтов.

Техническая эволюция и адаптация
Модель официально поставляется литейным предприятиям с 2019 года и стала логичным развитием традиционной однопозиционной горизонтальной машины. В настоящий момент инженерная платформа масштабирована: конфигурация с выдвижным низом доступна как для классических автоматов с одним пескодувом, так и для двухкамерных крупногабаритных машин и систем с раздельным уплотнением верха и низа. Это позволяет модернизировать практически любую автоматическую линию под задачи точной посадки стержня. Конструктивно станок оснащен двумя независимыми комплектами масляных цилиндров, синхронизирующих перемещение и прессование верхней и нижней опок. Хотя это несколько повышает себестоимость производства по сравнению с бескассетными аналогами, выигрыш в удобстве работы с оснасткой и стабильность разборки-сборки форм полностью окупают инвестиции.
