Среди распространённых автоматических линий для литья в сырую (глинистую) смесь можно выделить три основных типа: вертикальные формовочные машины без опок, горизонтальные формовочные машины без опок и многоконтактные статические прессовые формовочные линии.
За последнее десятилетие активного развития технологии автоматической формовки, автоматической заливки и автоматического смесеприготовления достигли высокой степени зрелости. Сегодня большинство формовочных линий работают по принципу: пневматический вдув песка + гидравлическое уплотнение для автоматического изготовления песчаных форм.

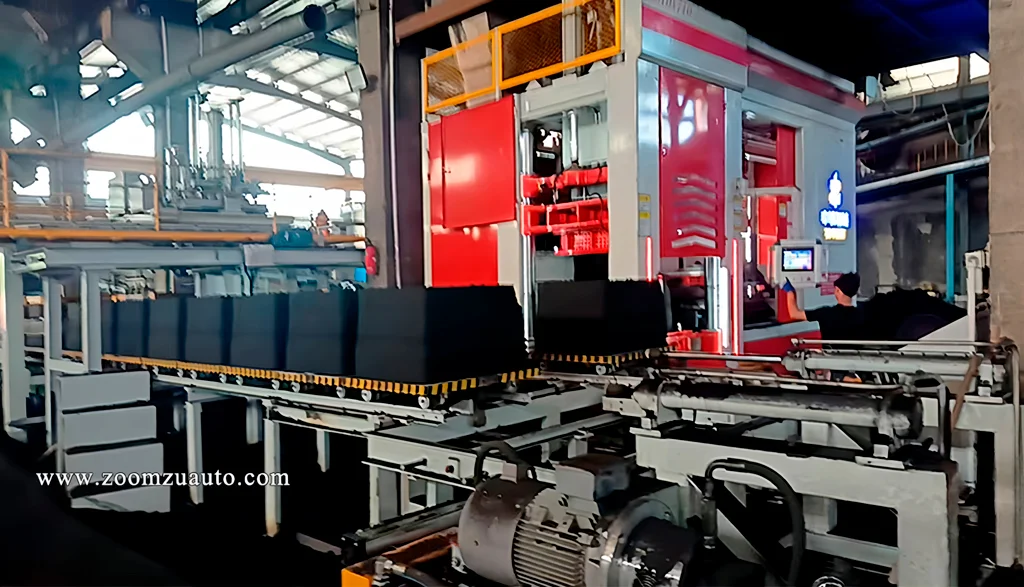

Вертикальная опочная формовочная машина
Это оборудование использует сжатый воздух для вдува формовочной смеси в формовочную камеру с модельной оснасткой в вертикальной плоскости. Отсюда и название — вертикальный вдув.
Как работает:
После завершения вдува смесь внутри формовочной камеры уплотняется гидравлическим цилиндром в горизонтальном направлении.
Преимущества:
-
Очень высокая производительность — до 300–500 форм в час.
-
Идеальна для крупносерийного производства простых отливок.
Для каких отливок подходит:
-
Строительный крепёж,
-
Элементы канализации,
-
Чугунная арматура и фитинги.
Ограничения и требования:
-
Высокая стоимость оборудования и эксплуатации.
-
Жёсткие требования к качеству формовочной смеси (необходима мощная, хорошо отлаженная система подготовки «сырой» смеси — green sand).
-
Нужна быстрая заливка форм и высокая производительность плавильного оборудования (электропечи достаточной ёмкости).
Горизонтальная опочная формовочная машина
Этот тип машин тоже использует вдув песка сжатым воздухом и гидравлическое уплотнение. Главное отличие: модель делит формовочное пространство на верхнюю и нижнюю опоки в горизонтальном положении.
Как работает:
Готовая форма находится в горизонтальном положении, и заливка металлом тоже происходит в горизонтальной плоскости.
Преимущества:
-
Удобство установки стержней (опускание стержней — core setting).
-
Быстрая переналадка на другую модель.
-
Гибкий режим работы: можно формовать днём (когда дороже электричество), а заливать ночью.
-
Относительно низкие инвестиции и низкая стоимость эксплуатации.
-
Широкая номенклатура отливок.
Производительность: 60–120 форм/час.
Для каких отливок подходит:
-
Мелкие и средние отливки,
-
Относительно сложные фасонные детали.
Дополнительно:
Машины этого типа во многом стали прямой заменой ручной формовки по сырой земле. Они позволяют надёжно контролировать качество и снижать себестоимость отливки.

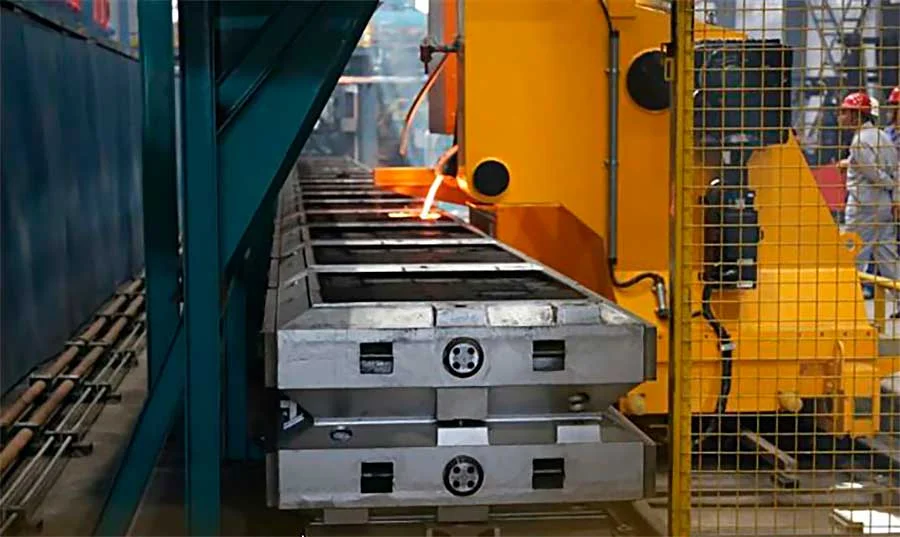

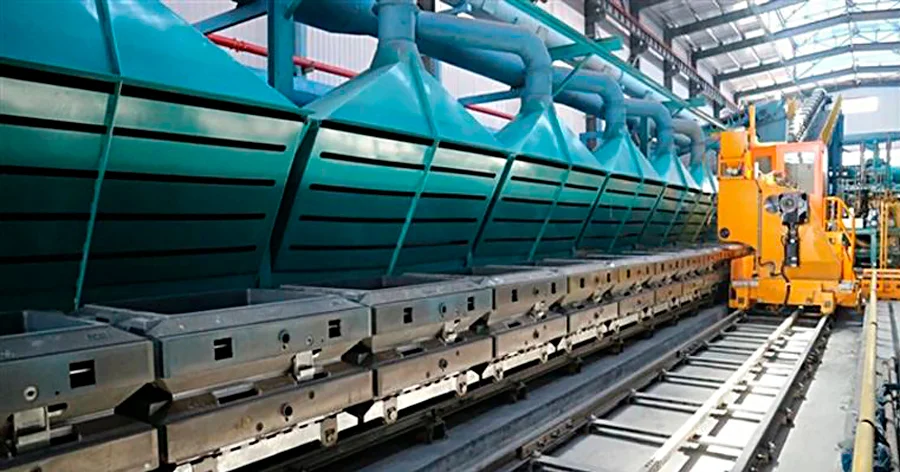

Многоконтактная статическая прессовая линия
Это наиболее технологичный и дорогой вариант. Смесь засыпается в опоку, а затем уплотняется несколькими гидравлическими элементами (плитками) под высоким давлением.
Как работает:
Готовая форма с опокой (не извлекается из опоки) движется как единое целое через все операции: транспортировку, опрокидывание, сборку, заливку.
Преимущества:
-
Отличное равномерное уплотнение по всему объёму формы.
-
Низкий уровень шума в работе.
-
Высокий выход годного.
-
Позволяет формовать самые сложные отливки (глубокие полости, сложная конфигурация).
Производительность: 40–110 форм/час (зависит от размера опоки и сложности).
Для каких отливок идеально подходит:
-
Блоки цилиндров двигателей,
-
Тормозные барабаны,
-
Другие сложные автомобильные отливки.
Ограничения и требования:
-
Самая высокая стоимость линии и эксплуатации.
-
Требует больших площадей цеха.
-
Высокая автоматизация — формовка и заливка идут синхронно, нужна бесперебойная работа плавильного и заливочного оборудования.
-
Используется в основном на крупных литейных заводах.
Краткое сравнение в таблице
| Характеристика | Вертикальная (без опоки) | Горизонтальная (без опоки) | Многоконтактная статическая (с опокой) |
|---|---|---|---|
| Принцип уплотнения | Вдув + прессование | Вдув + прессование | Засыпка + многоконтактное прессование |
| Производительность, форм/час | 300–500 | 60–120 | 40–110 |
| Сложность отливок | Простые | Средние и сложные | Максимально сложные |
| Установка стержней | Затруднена | Удобна | Удобна |
| Требования к смеси | Очень высокие | Средние | Высокие |
| Инвестиции и стоимость | Высокие | Низкие / средние | Очень высокие |
| Типичные отливки | Крепёж, фитинги, канализация | Арматура, мелкие фасонные детали | Блоки, барабаны, сложное авто-литьё |
Как выбрать линию?
Выбор типа линии определяется тремя главными факторами:
-
Номенклатура и сложность отливок (простые, средние, сложные).
-
Объём производства (тысячи тонн в год или десятки тысяч).
-
Доступный бюджет и площадь цеха.
Практический совет:
-
Для массового выпуска простого крепежа и фитингов — вертикальная линия (дорого, но быстро и много).
-
Для универсального цеха со средней номенклатурой и ограниченным бюджетом — горизонтальная машина без опоки (золотая середина).
-
Для сложного автомобильного литья и максимального качества — многоконтактная статическая линия (дорого, качественно, технологично).
Если у вас остались вопросы по подбору формовочной линии для ваших задач, обратитесь к нашим технологам — мы поможем рассчитать требования к смеси, производительность и бюджет.
