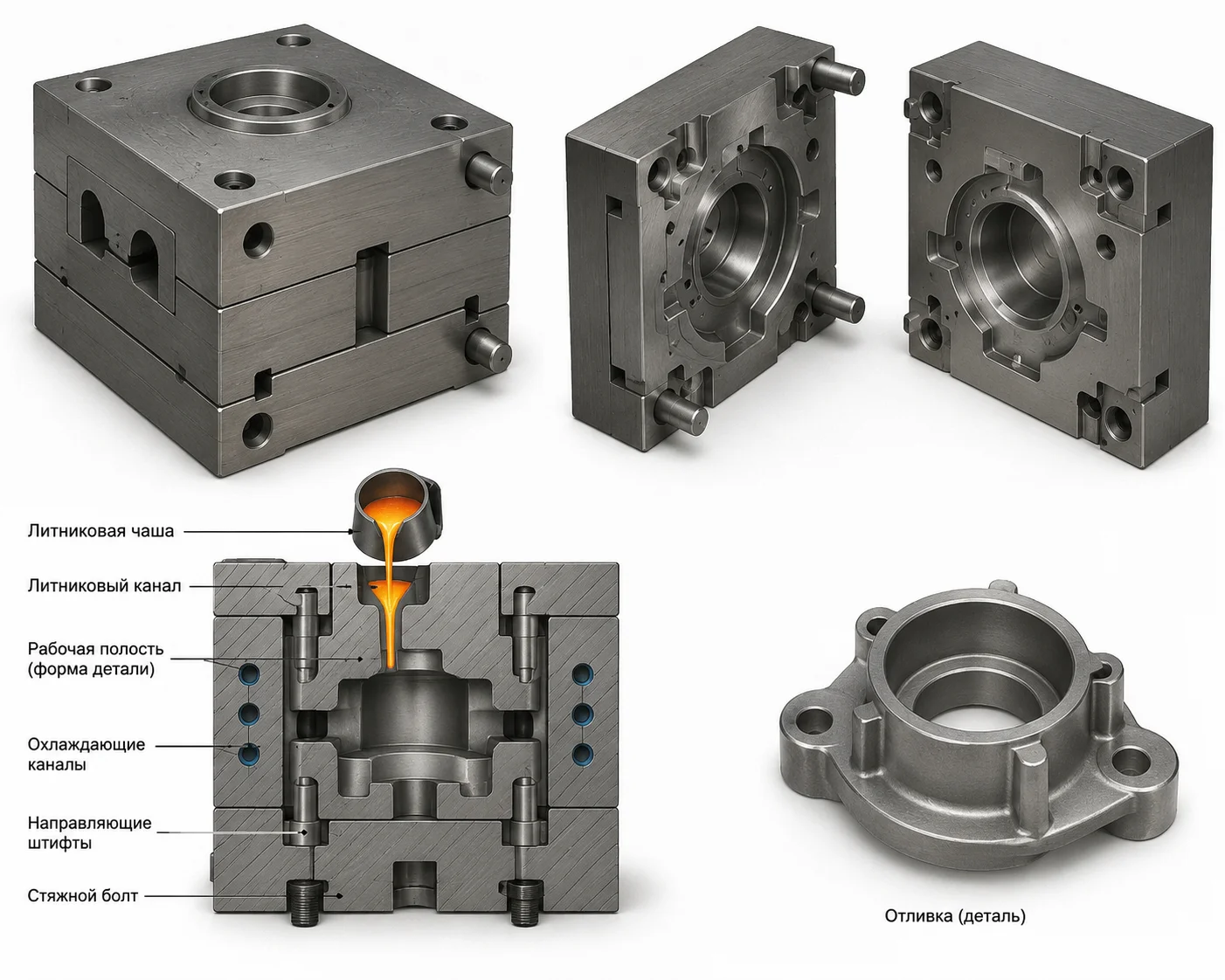

Литьё в кокиль — процесс вроде бы классический, изученный вдоль и поперёк. Металлическая форма, заливка самотеком, высокая повторяемость — всё это технари знают со студенческой скамьи. Но когда доходит до реального производства, всплывают нюансы, которые в учебниках описаны парой строк, а на практике определяют успех или провал всей затеи. Разберём те моменты, о которых обычно умалчивают в общих статьях, и посмотрим, где эта технология действительно даёт деньги, а где — одни головные боли.

Тепловой режим — всему голова

Главное отличие кокиля от песчаной формы — теплопроводность. Металл отводит тепло моментально, и это палка о двух концах. С одной стороны — мелкозернистая структура, плотный металл, механические свойства выше на 30–50% по сравнению с литьём в землю. С другой — риск недоливов, холодных спаев и трещин из-за усадочных напряжений.

Что важно на практике:

• Температура кокиля — штука тонкая. Тонкостенные отливки требуют более сильного нагрева формы, массивные — меньшего. Рабочий диапазон — 100–470 °С, и подбирается он под каждый сплав и каждую конфигурацию. Не доложил 20 градусов — получил недолив. Перегрел — кокили быстрее «устают», появляется пригар.
• Толщина стенки кокиля — регулировочный рычаг. Если стенка формы тоньше стенки отливки, тепло уходит наружу быстро, и решающую роль играет внешний теплообмен. Если толще — основное значение приобретает аккумуляция тепла самим кокилем. Это даёт технологу возможность управлять скоростью охлаждения, не меняя сплав, — просто варьируя массивность формы.
• Принудительное охлаждение — инструмент для ускорения цикла, но с ним осторожно. Резкий перепад температур — прямой путь к внутренним напряжениям. Оптимальная стратегия — комбинировать естественное охлаждение с локальным принудительным в самых массивных узлах.

Покрытия и облицовка — про «одежду» кокиля

Рабочая поверхность кокиля без покрытия — это гарантированный пригар и сложности с извлечением отливки. Поэтому перед каждым циклом — или хотя бы регулярно — на поверхность наносят теплоизоляционные и противопригарные слои.

Нюанс в том, что покрытие работает не только как барьер, но и как терморегулятор. Толщина и состав слоя меняют скорость охлаждения, а значит, влияют на структуру металла. В некоторых случаях используют облицованный кокиль — когда на металлическую основу наносят слой облицовочной смеси (иногда заново перед каждой заливкой). Это даёт:

• более податливую форму — меньше трещин от усадки;
• снижение термической нагрузки на кокиль — выше стойкость;
• возможность получать крупные и сложные отливки из чугуна и стали без отбела.

Минус — сложность и стоимость оснастки, а также проблемы с экологией при использовании термореактивных смол. Для алюминиевых сплавов классические покрытия работают без изысков, а вот для «чёрных» металлов облицовка часто становится необходимостью.

Газоотводы — мелочь, без которой никуда

В кокиле нет газопроницаемости, как в песчаной форме. Воздух и газы из полости должны уходить через газоотводные каналы — риски-насечки глубиной 0,2–0,5 мм в разъёмах формы, тонкие щели, вентиляционные пробки и игольчатые вставки.

На первый взгляд — ерунда. На практике — частая причина брака. Недостаточная вентиляция → газовая пористость → отливка в утиль. Особенно критично для глубоких полостей и сложной конфигурации. Поэтому грамотная проработка газоотводов в конструкции кокиля — это не «хотелка», а обязательное условие.

Стержни — песок vs металл

Кокиль позволяет использовать как металлические, так и песчаные стержни. И вот тут начинается выбор:

• Металлические стержни — долговечны, стабильны, но не податливы. При усадке отливки могут создавать напряжения и трещины.
• Песчаные или оболочковые стержни — податливы, прощают усадку, но снижают точность в зоне стержня, требуют дополнительных операций и могут стать источником газовых дефектов.

На практике часто идут по пути комбинированных форм: кокиль + песчаные стержни для внутренних полостей. Это дороже и сложнее, но позволяет получать конфигурации, которые чистым кокилем не взять.

Экономическая целесообразность: где литьё в кокиль выгодно, а где — нет

Теперь о деньгах. Потому что технология технологией, а считает директор.

Когда кокиль окупается

Главный экономический принцип: кокиль дорогой, но многоразовый. Вложения в оснастку окупаются только при достаточном тираже.

Цифры по серийности:

• Для мелких отливок экономическая граница — 300–500 штук в партии.
• Для крупных отливок (от десятков кг) — 30–50 штук.
• Некоторые источники называют планку в 500 штук как средний порог рентабельности.

Ниже этих цифр — кокили, как правило, не окупаются, проще лить в землю или по выплавляемым моделям.

Из чего складывается экономия

1. Коэффициент использования металла (КИМ). У литья в кокиль КИМ ≈ 0,72 против 0,57 у песчаных форм. Меньше металла в литники и прибыли — больше годного литья с килограмма заливки.
2. Снижение припусков на механическую обработку. Отливка в кокиль идёт с точностью до 9 класса и шероховатостью Rz 80. Это значит, что «съедать» на токарном или фрезерном нужно меньше — экономия времени и режущего инструмента.
3. Меньше формовочных материалов. Никакой формовочной смеси, никакой выбивки, никакой очистки от пригара. Экономия на материалах и рабочей силе.
4. Производительность. Выпуск отливок в кокиль выше, чем в песчаные формы, в 2–5 раз. А автоматизация цикла (особенно на карусельных машинах) даёт дополнительный рост.
5. Снижение себестоимости. По некоторым данным, переход с песчаных форм на кокиль даёт снижение трудоёмкости в 1,5–2 раза и себестоимости на 40–50%.

Факторы, которые «съедают» экономию

• Стойкость кокиля — ключевой параметр. Для алюминия кокили живут долго, тысячи циклов. Для чугуна и стали — стойкость резко падает, иногда до 25–30 заливок. Чем выше температура заливки, тем быстрее «устаёт» форма. Это напрямую бьёт по экономике: частые переделки оснастки — дополнительные расходы.
• Сложность конфигурации. Чем сложнее отливка, тем дороже кокиль, тем больше стержней, тем выше вероятность брака. Для сложных фасонных отливок кокиль может быть просто нерентабелен.
• Трудоёмкость изготовления кокиля. Высокоточная оснастка стоит дорого и делается долго. Это разовая инвестиция, но её нужно «отбить» тиражом.

Практический вывод для технолога

Литьё в кокиль — это не «серебряная пуля». Это инструмент со своими правилами игры:

• Тепловой режим — главный регулятор качества. Управляйте температурой кокиля, толщиной его стенки и покрытиями.
• Газоотводы и стержни — прорабатывайте на этапе проектирования, не оставляйте на «потом».
• Экономика считается от партии: меньше 30–50 штук для крупных или 300–500 для мелких — скорее всего, не ваш метод.
• Сплав определяет стойкость оснастки: алюминий и магний — «родные» для кокиля, чугун и сталь — сложнее и дороже.

И главное: кокиль — это про серию. Там, где есть стабильный тираж и повторяемость, он даёт качество, которого песком не добиться, и экономию, которую другие методы не дают. Там, где тираж «плавает» или конфигурация уникальна — лучше посмотреть в сторону других технологий.

Удачи с отливками!
