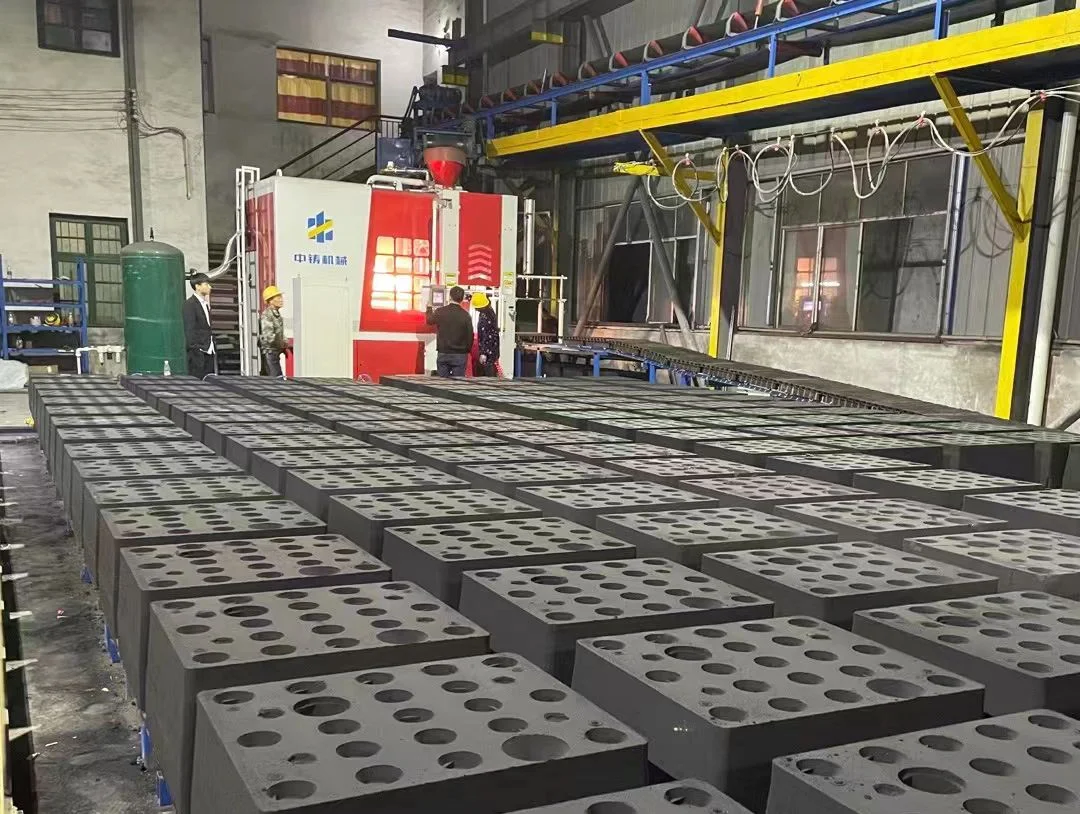

Представляем комплексную литейную линию на базе горизонтальной формовочной машины, предназначенную для автоматической транспортировки и позиционирования песчаных форм без тяжелого ручного труда на перемещении опок. Система построена по принципу наземного рельсового пути. Перемещение тележек с подшипниковыми платформами осуществляется сервоприводами и гидроцилиндрами под управлением программируемого логического контроллера. Это обеспечивает поточную передачу свежеотформованных опок на позиции заливки и далее по контуру охлаждения.

Энергоэффективный производственный сценарий
Ключевое преимущество линии — возможность гибкого разделения операций во времени. Днем горизонтальный формовочный автомат работает на полную мощность, накапливая готовые формы. Ночью, в часы действия льготных тарифов на электроэнергию, производится заливка и охлаждение металла. Такой подход позволяет литейным предприятиям существенно экономить на энергозатратах, сохраняя низкую себестоимость формовки в песчано-глинистые смеси. При этом стоит учитывать, что уровень полной автоматизации не является запредельным: установка утяжелителей и каркасных рам на опоки пока требует ручного участия оператора, а сама линия занимает ощутимую производственную площадь.

Кинематика и рециркуляция тележек

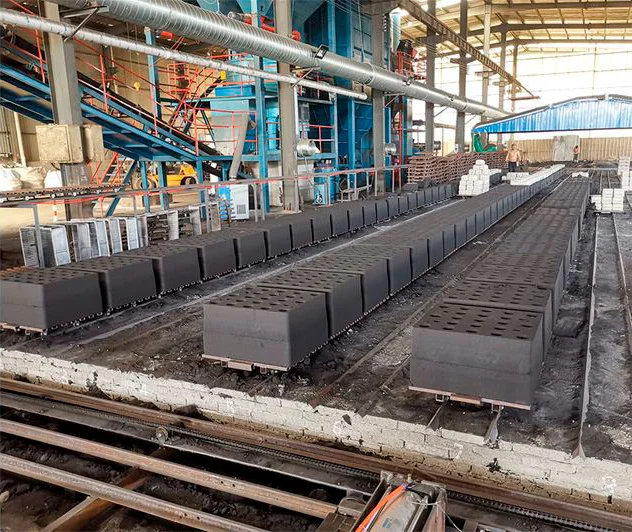

Сервоприводные тележки установлены на обоих концах направляющего пути — в головной и хвостовой зонах. После завершения заливки и отвода тепла залитая форма вместе с тележкой поступает на участок рециркуляции. Здесь пневматический толкающий цилиндр сталкивает песчаную форму с отливкой на вибрационную выбивную решетку. Освободившаяся подшипниковая тележка по обратному пути возвращается к подъемному устройству формовочной машины и вновь поступает в оборот.

Варианты организации заливочного участка

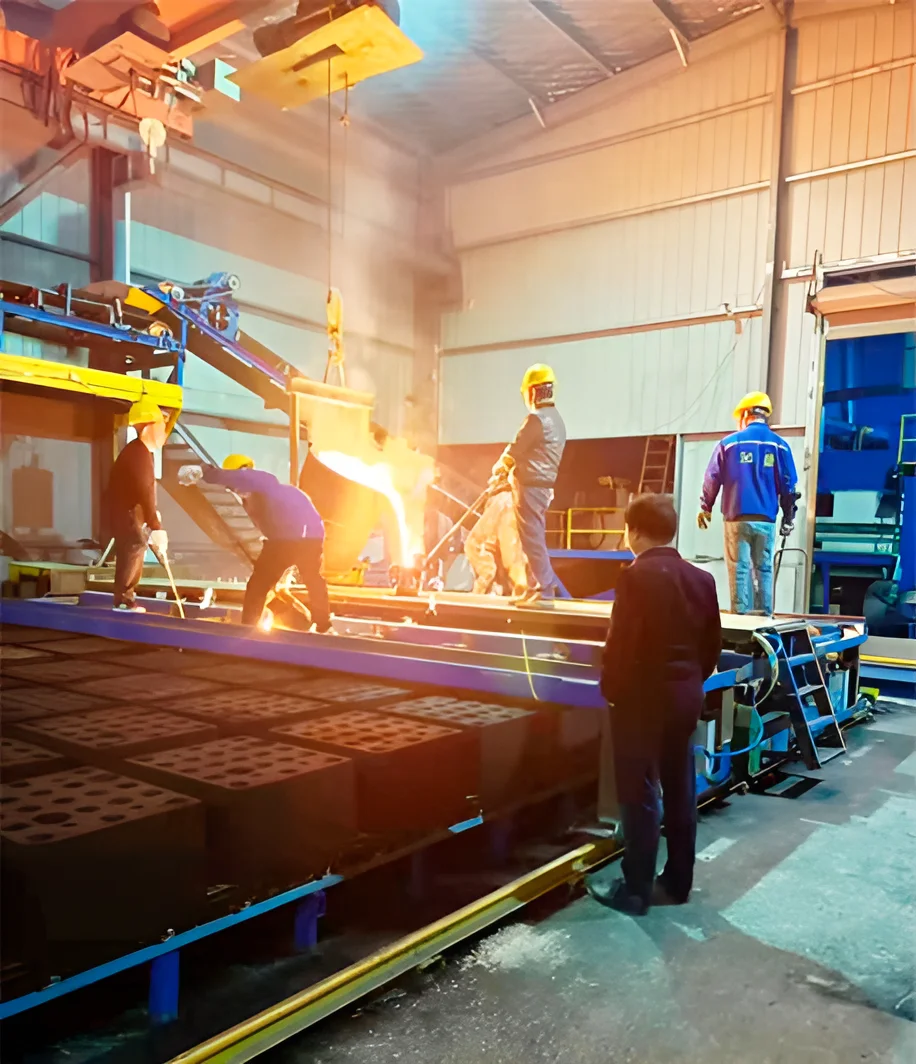

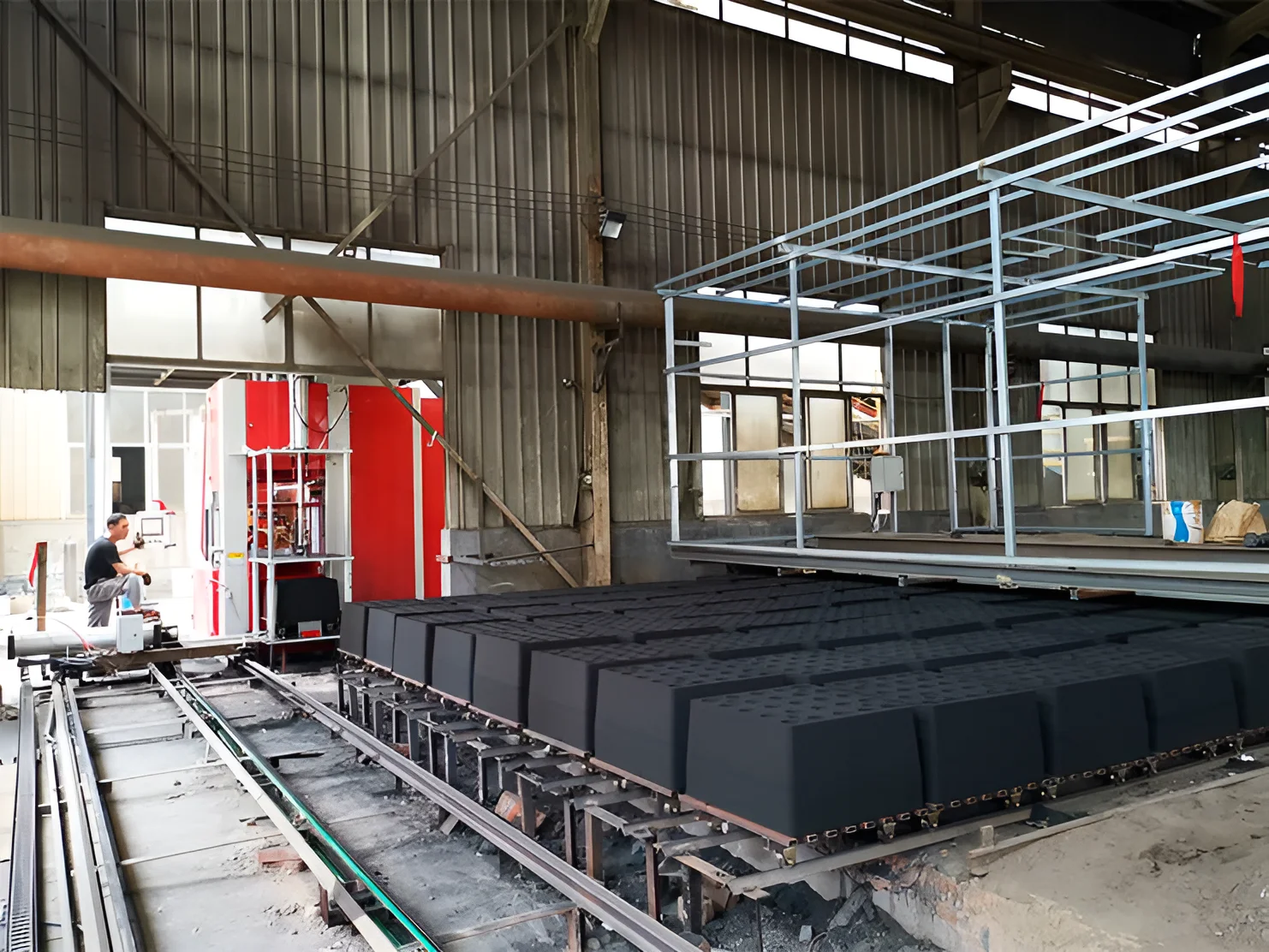

Мы предусмотрели два способа заливки. Первый, наиболее распространенный — монтаж шагающего крана над бетонным треком. Оператор находится на платформе крана и ведет заливку сверху; там же смонтировано стационарное устройство для быстрой установки тяжелых металлических рам и грузов-утяжелителей на опоку. Второй вариант реализуется при достаточной площади цеха: на путях резервируется свободное пространство, и заливка с установкой утяжелителей производится рабочим непосредственно с пола. В штатном цикле только что сформованная опока на тележке выталкивается цилиндром в хвост линии, а охлажденная и залитая — одновременно возвращается на исходную позицию. После заливки оператор переключает программу, и форма уходит на охлаждающий трек, уступая место следующей.
