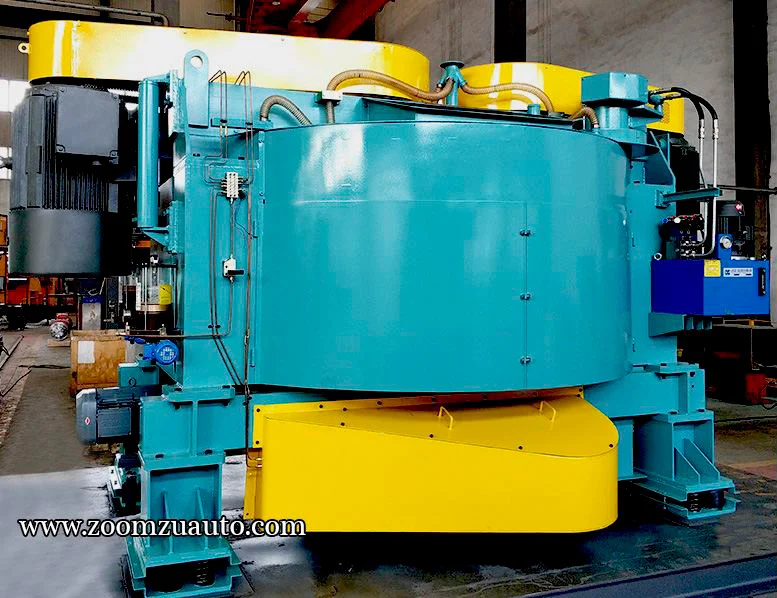

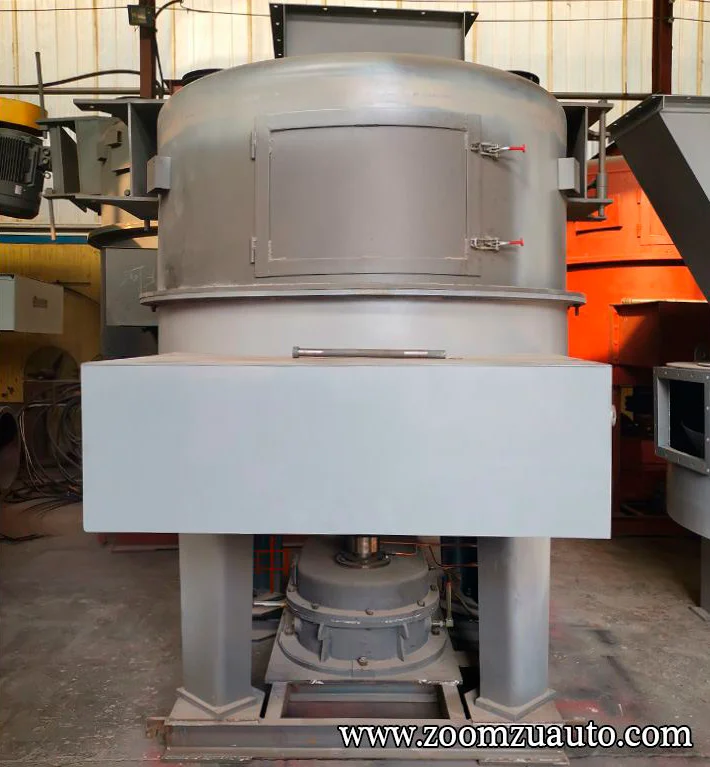

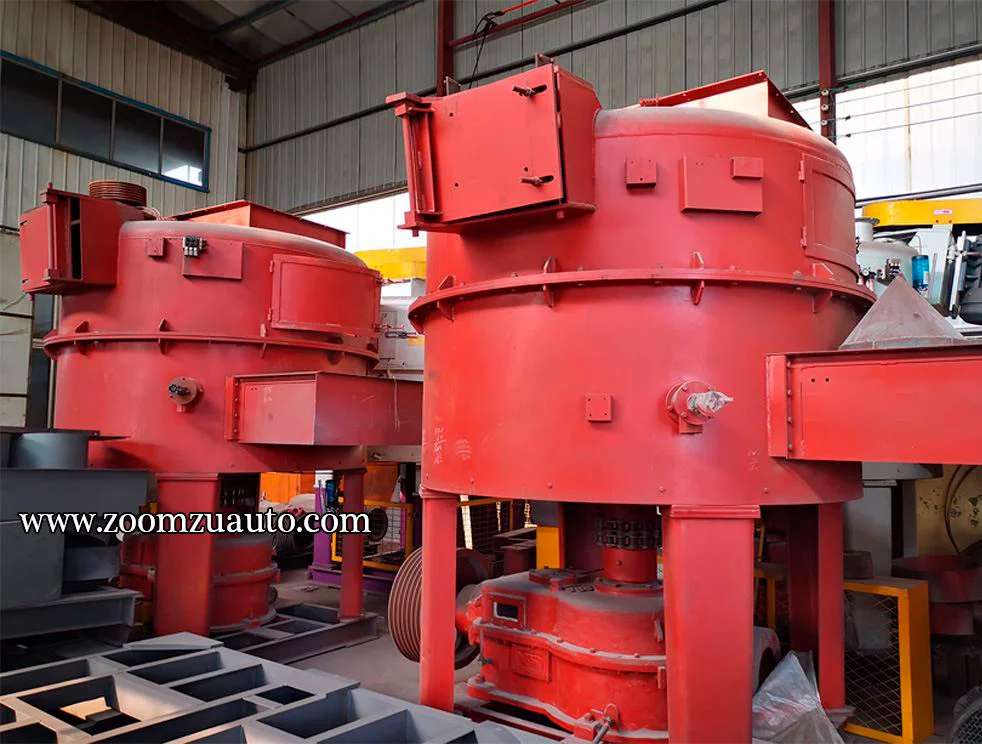

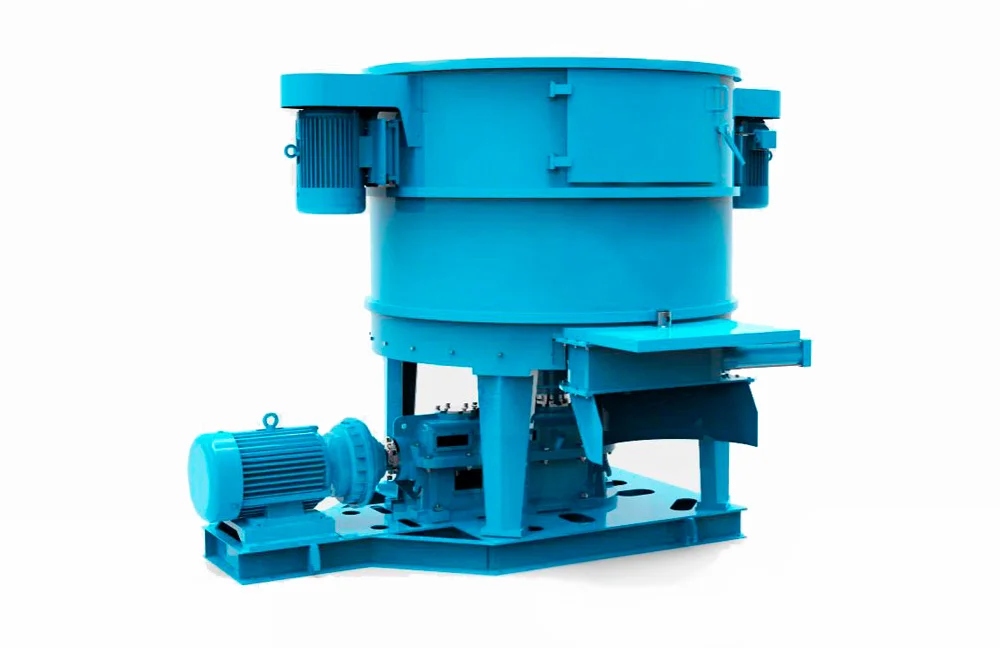

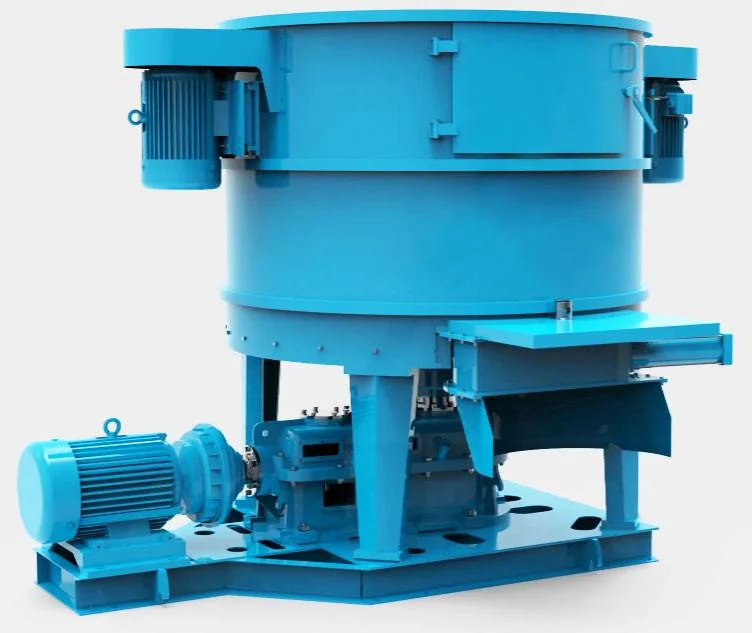

Высокоскоростной роторный смеситель GS — ключевой элемент системы пескоподготовки современного литейного цеха, работающего на сырых песчано-глинистых смесях. Оборудование предназначено для интенсивного перемешивания исходного или оборотного песка с расчетной пропорцией бентонита, угольной пыли и воды. После цикла высокоскоростной обработки на выходе получается кондиционная формовочная смесь с заданными параметрами плотности и влажности, полностью готовая к подаче в бункер автоматической формовочной машины. Без качественного смесеприготовления невозможна стабильная геометрия отливок, и GS закрывает эту задачу с максимальной производительностью.

Конструкция и состав

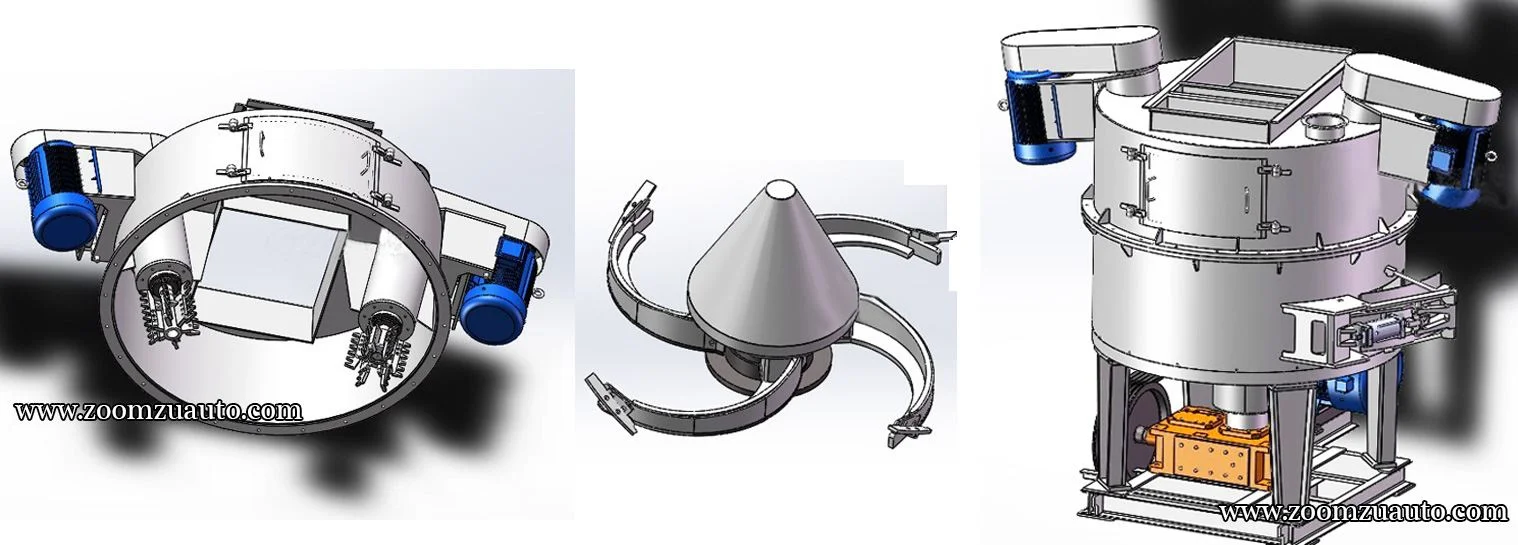

Смеситель состоит из массивного основания, чаши корпуса с боковой разгрузочной и сервисной дверцей, нижнего двухсекционного S-образного лопастного вала, верхнего высокоскоростного ротора, пылезащитного кожуха и полностью автоматической электрической системы управления. В состав также интегрированы: тензометрический весовой бункер для сырья, узел взвешивания вспомогательных материалов, автоматическое устройство количественного добавления воды и затвор для оперативного отбора проб песка.

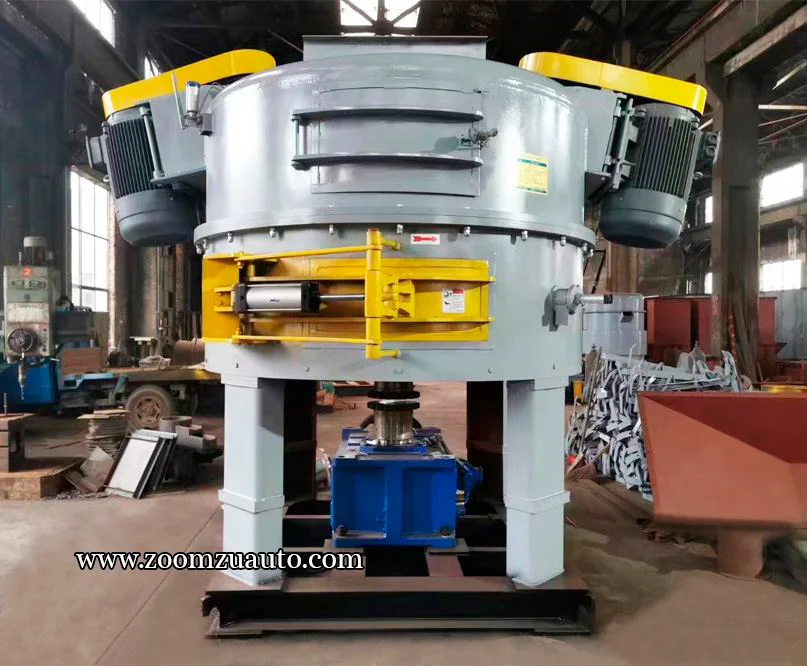

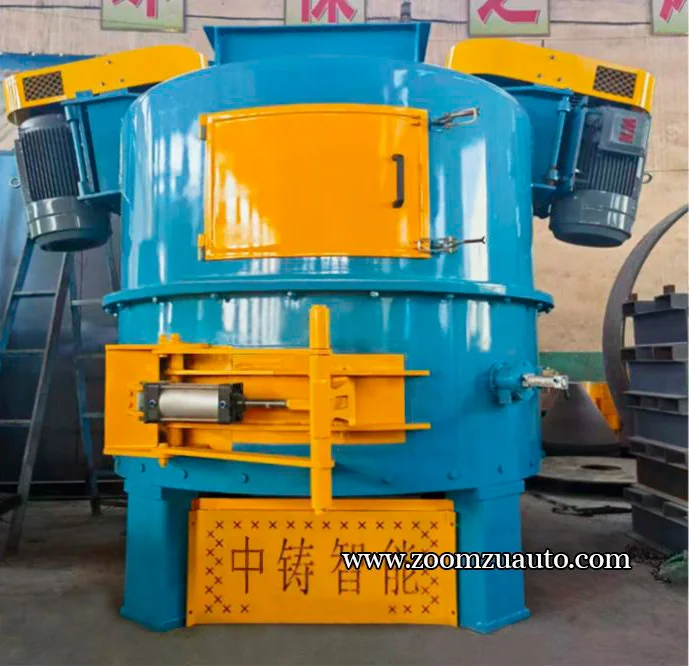

На корпусе симметрично смонтированы два роторных механизма с прямым приводом от электродвигателей через клиновые ремни. В верхней части чаши расположены две ревизионные дверцы для визуального осмотра, ремонта и очистки стенок от налипшей смеси. Каждая дверца оснащена концевым выключателем безопасности: при ее открытии питание смесителя мгновенно отключается, и запуск блокируется, что полностью исключает травмирование персонала.

Принцип смешивания
Сырье подается порционно через весовое устройство. Одновременно с этим через форсунки равномерно распыляется вода. Нижний двойной S-образный смеситель и верхний высокоскоростной ротор, выступающий вниз из крышки, вращаются в противоположных направлениях, в то время как чаша и направляющие пластины остаются неподвижными. Такая кинематика «движение — неподвижность» создает интенсивное трехмерное перемещение частиц: смесь движется вверх, вниз и горизонтально, непрерывно разрыхляясь и гомогенизируясь. Итог — быстрое достижение высокой однородности без непромесов.

Две модификации под разную производительность
На автоматизированных линиях обработки глинистого песка применяются два типа роторных смесителей:

1. Традиционный высокоскоростной смеситель с неподвижным ротором. Оптимален для линий производительностью 20–60 тонн формовочной смеси в час.

2. Высокоскоростной планетарный роторный смеситель. Рассчитан на мощности 70–200 тонн/час. Оснащен четырьмя роторными валами различной геометрии. В процессе работы каждый ротор создает собственный вихревой поток, а все четыре вала вращаются вокруг центральной оси чаши по планетарной траектории. Это полностью исключает застойные и мертвые зоны внутри смесителя. Скорость каждого вала регулируется независимо в двух режимах — постоянная и переменная. Частотно-регулируемый привод, встроенные датчики плотности и соотношения компонентов, функция визуального контроля замеса и автоматическая система смазки делают планетарную версию GS наиболее интеллектуальным и энергоэффективным решением в своем классе.
