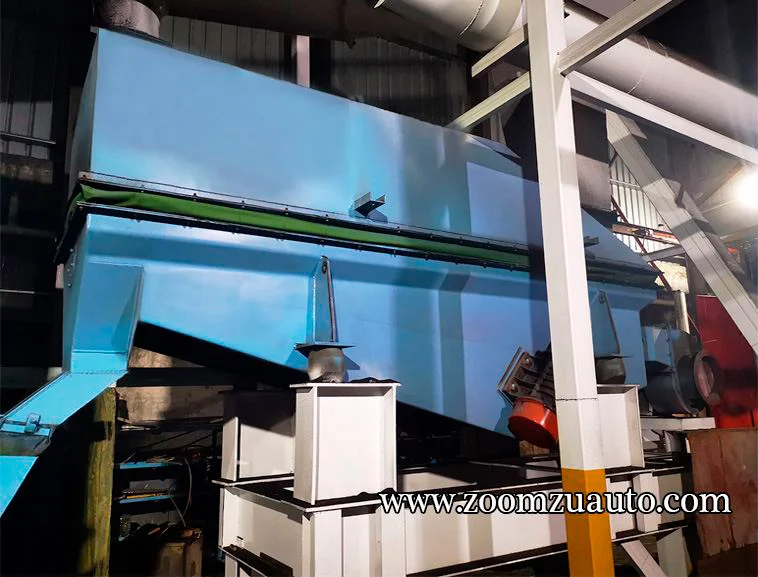

Вибрационный кипящий охладитель (псевдоожиженный слой) — специализированное оборудование системы пескоподготовки, решающее три задачи одновременно: транспортировку, охлаждение и пылеудаление горячего оборотного песка. При литье в сырые песчано-глинистые смеси отработанный песок после выбивки имеет высокую температуру и содержит значительное количество пылевидной фракции. Если не сбить нагрев и не отсеять пыль, подача такого песка в смеситель приведет к нестабильной влажности замеса и поверхностным дефектам отливок — от ужимин до газовой пористости. Данный станок восстанавливает кондиционные свойства оборотки в непрерывном поточном режиме.

Устройство и принцип работы

Установка работает по принципу псевдоожиженного (кипящего) слоя: горячая смесь попадает на вибрирующую перфорированную плиту, продувается воздухом снизу, за счёт чего интенсивно охлаждается, а пыль и влага удаляются вытяжной системой в рукавный фильтр.

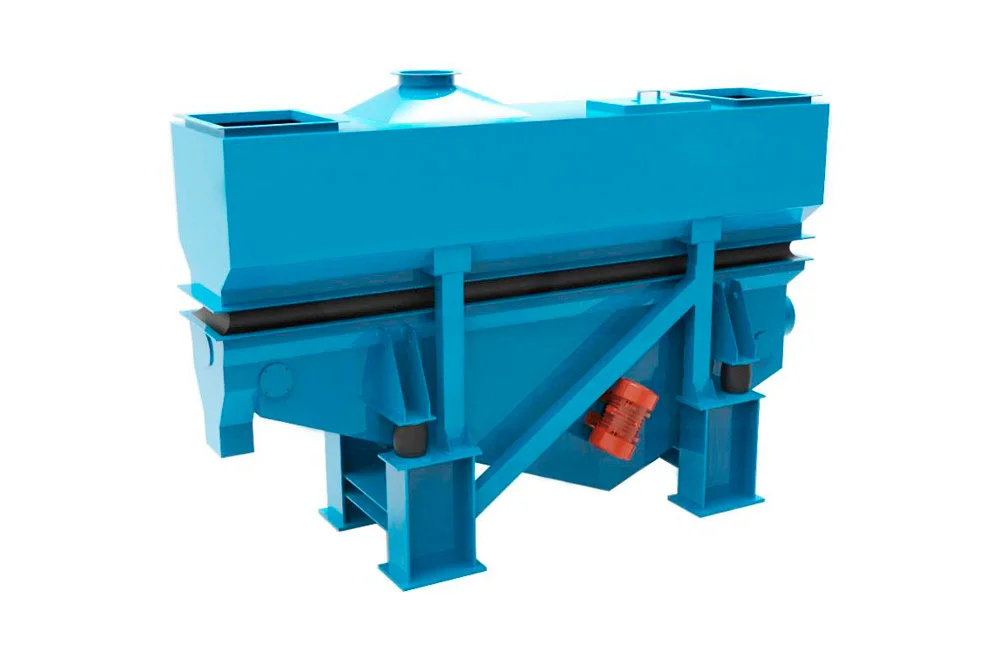

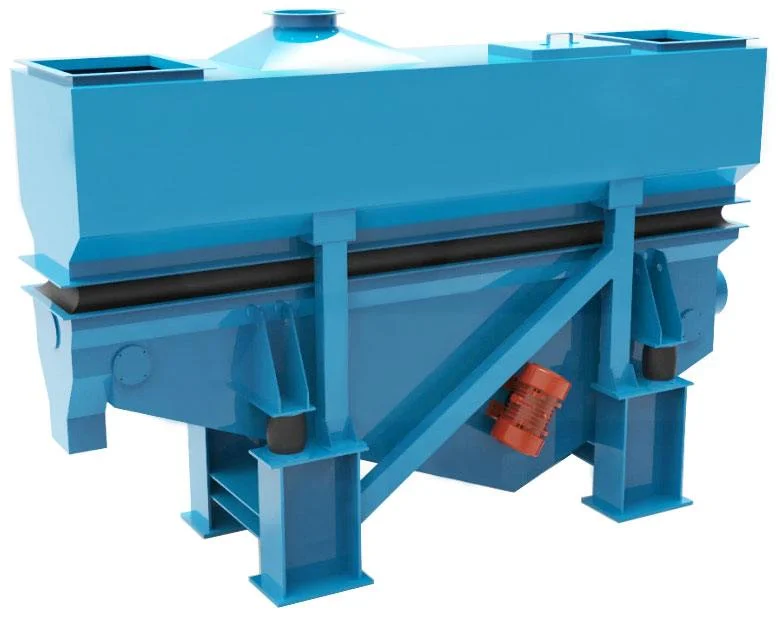

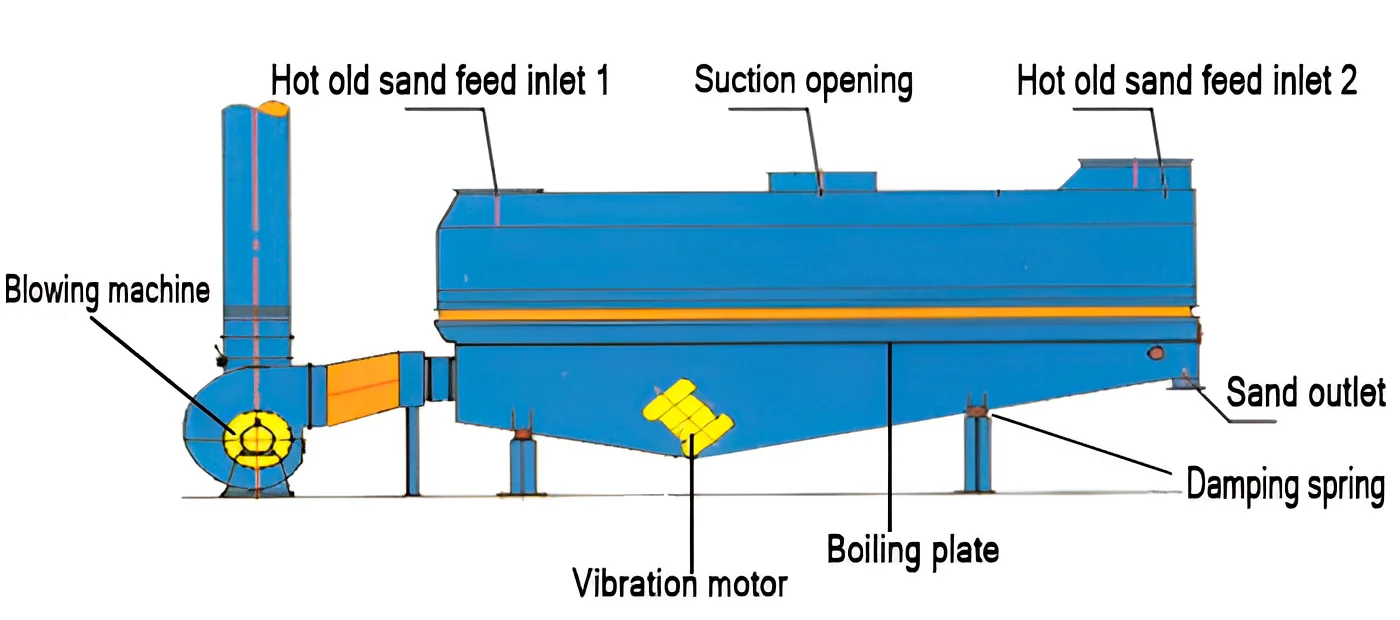

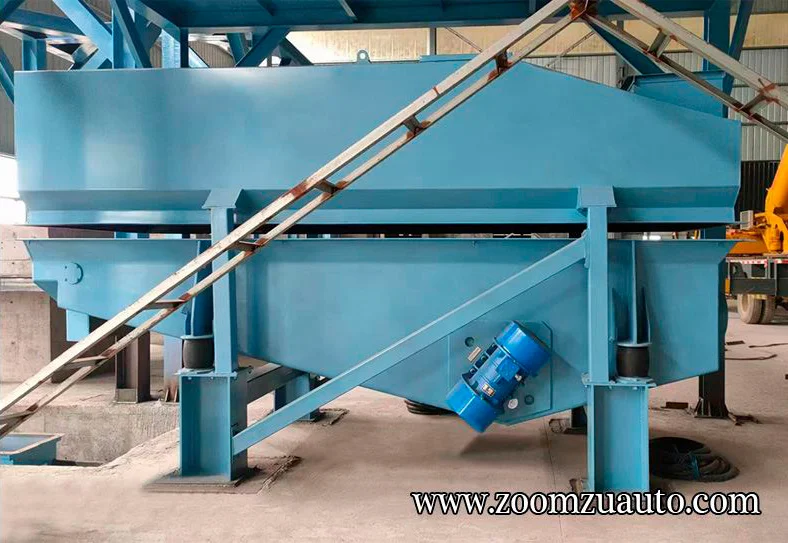

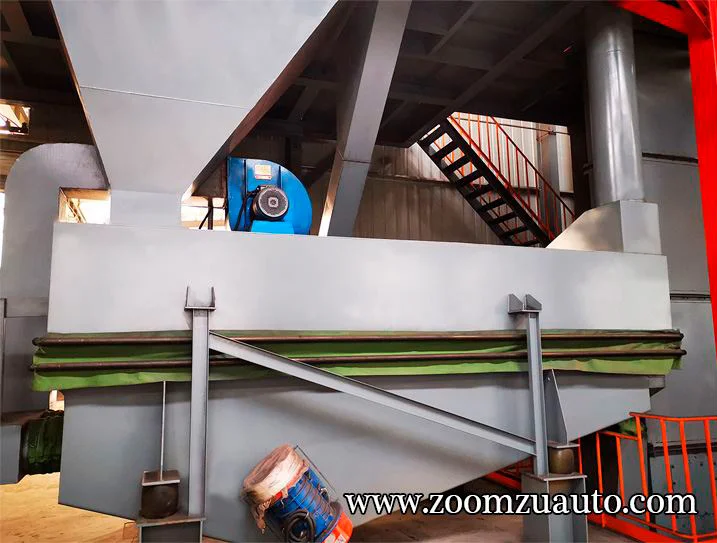

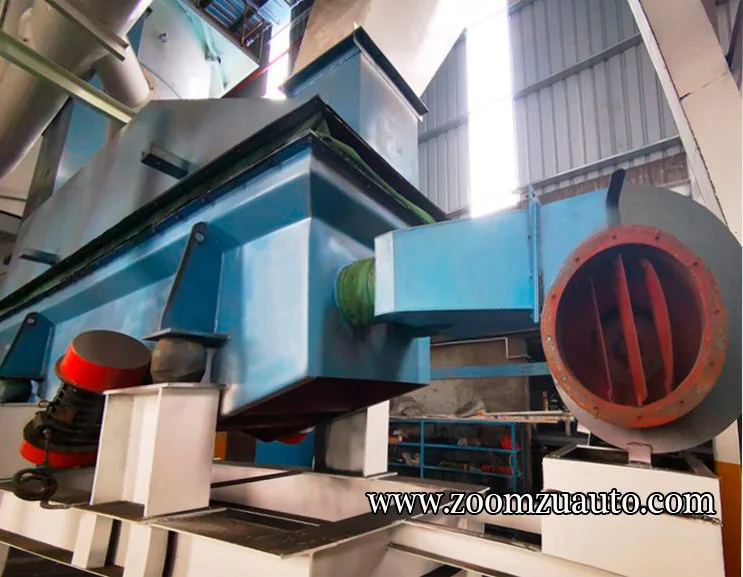

Корпус станка разделен горизонтальной наклонной кипятильной плитой с перфорацией типа «рыбья чешуя» на две камеры: верхнюю — охлаждающую и нижнюю — воздухозаборную. С обеих сторон корпуса смонтированы группы вибрационных двигателей. Дополнительно станок оснащен системой обдува (нагнетательный вентилятор) и системой отвода воздуха (вытяжной вентилятор с подключением к пылеулавливающей установке).

Цикл работы:

1. Рыхлый высокотемпературный песок через загрузочное отверстие поступает на вибрирующую кипятильную плиту.

2. Под действием направленной вибрации моторов песок движется вперед по уклону плиты.

3. Одновременно нагнетательный вентилятор подает холодный воздух в нижнюю камеру. Поток продавливается через чешуйчатые поры в плите в верхнюю камеру, приводя слой горячего песка в псевдоожиженное (кипящее) состояние.

4. Холодный воздух и раскаленная песчинка находятся в полном контакте. Интенсивность теплообмена в кипящем слое в 6–10 раз выше, чем в статическом насыпном, что обеспечивает быстрое и равномерное охлаждение.

5. Горячий воздух, водяной пар и пыль отсасываются вытяжным вентилятором, проходят через систему пылеочистки и выбрасываются в атмосферу.

6. Охлажденный и обеспыленный песок непрерывно сходит через выпускной патрубок и готов к подаче в магистраль оборотной смеси или бункер смесителя.

Итог — стабильный по температуре и гранулометрии песок на входе в пескомешатель, что напрямую влияет на повторяемость качества формовочной смеси и снижение брака формовки.
