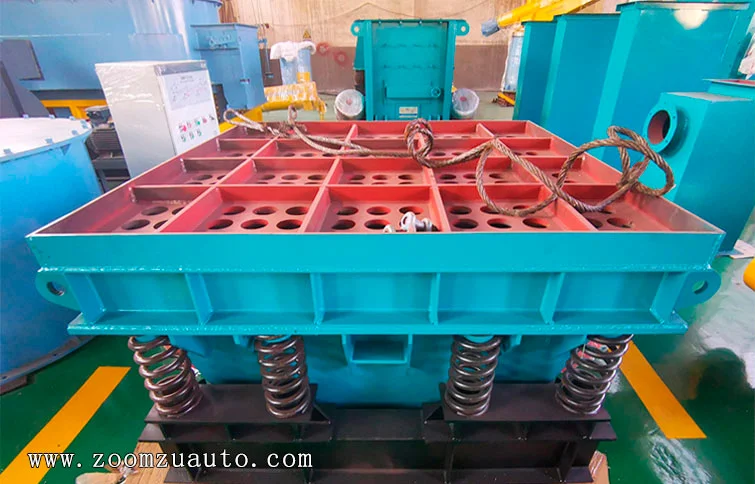

Данная серия вибрационных выбивных решеток — первый рубеж системы обработки отработанного песка и граница между формовочным цехом и участком пескоподготовки. Оборудование решает две задачи: отделение отливки от песчаной формы и транспортировку очищенной отливки на дальнейшую обработку. Размер и конфигурация ячеек решетки проектируются индивидуально под объем и геометрию конкретной отливки. Попадая на деку, охлажденная после заливки опока под действием вибрации разрушается: песок проваливается сквозь отверстия на нижнюю ленту сбора, а отливка и крупный скрап движутся по решетке к выпускному торцу.

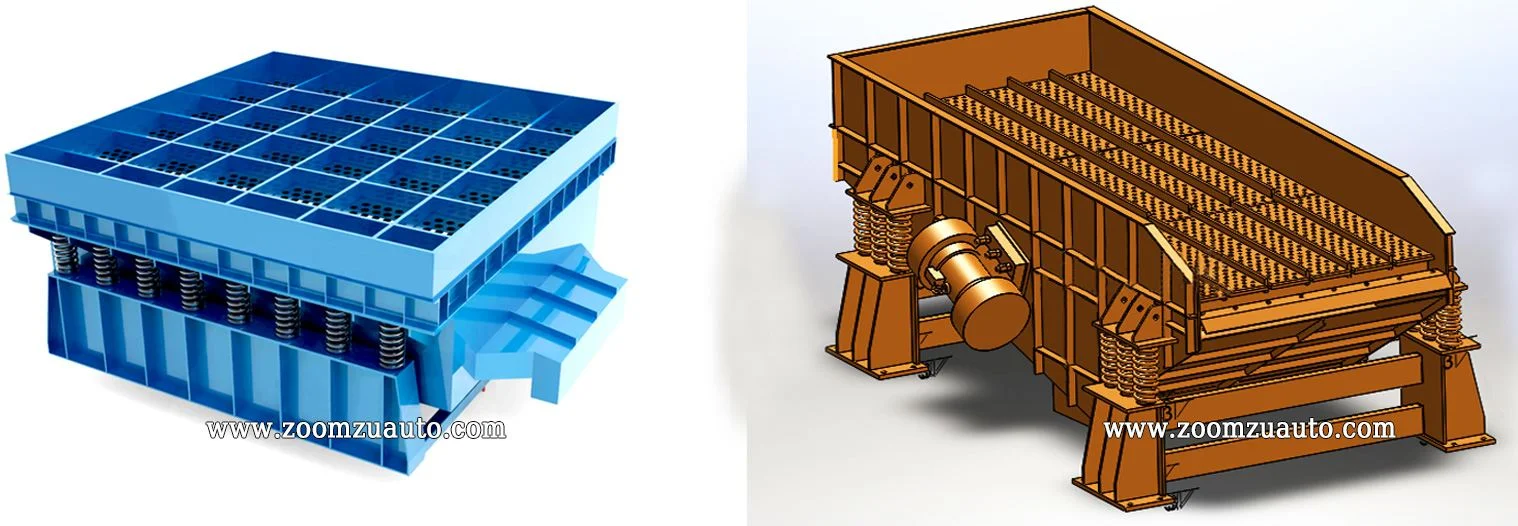

Типы выбивных машин в системе пескоподготовки

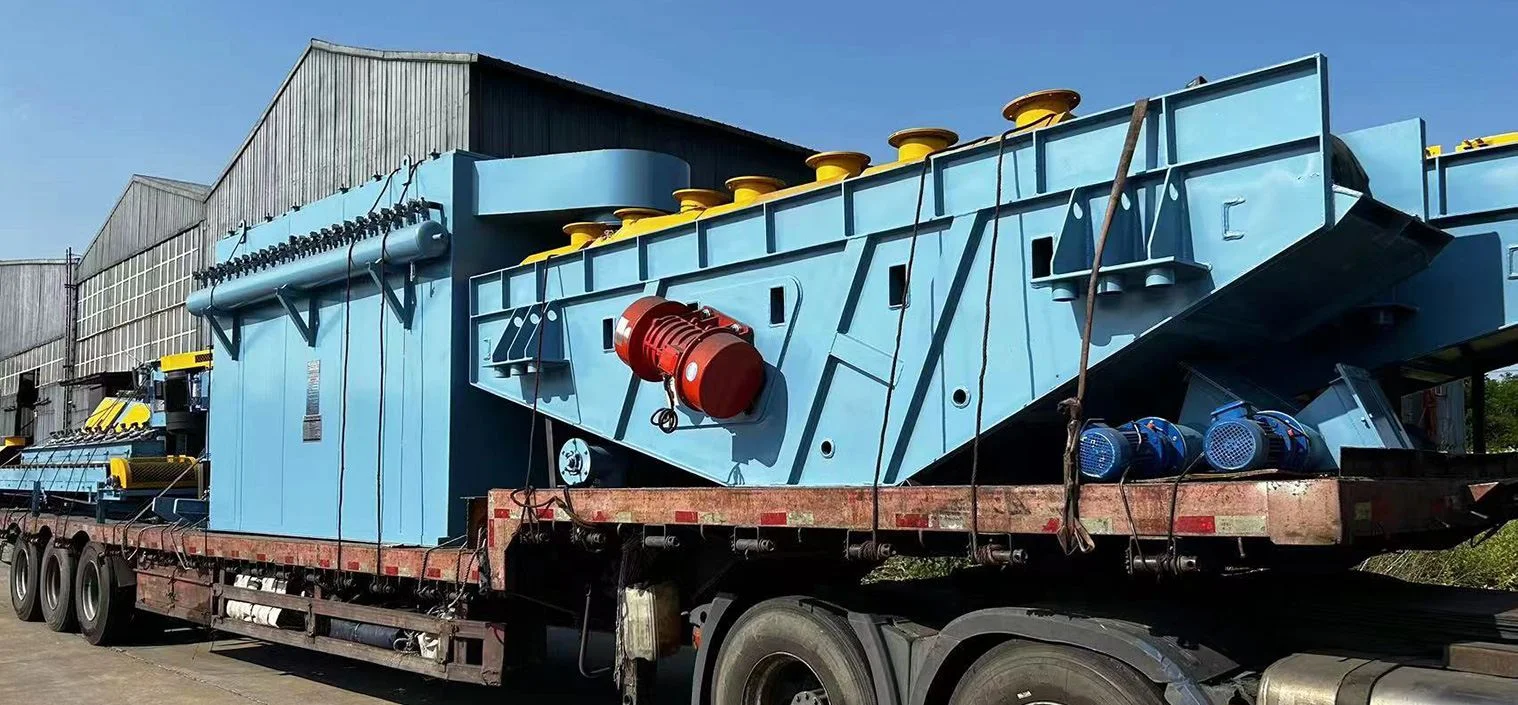

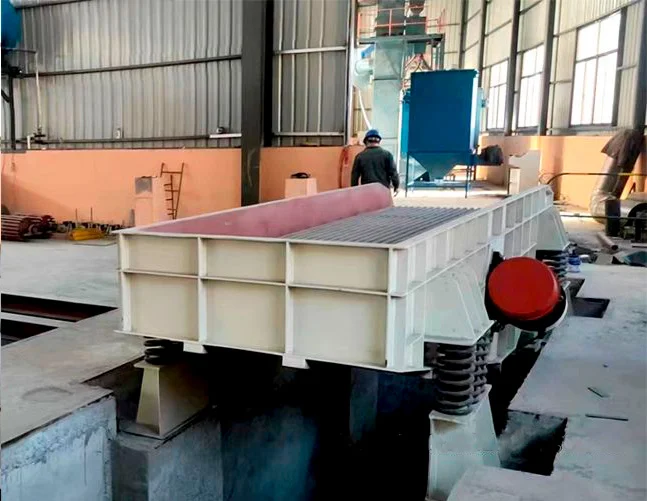

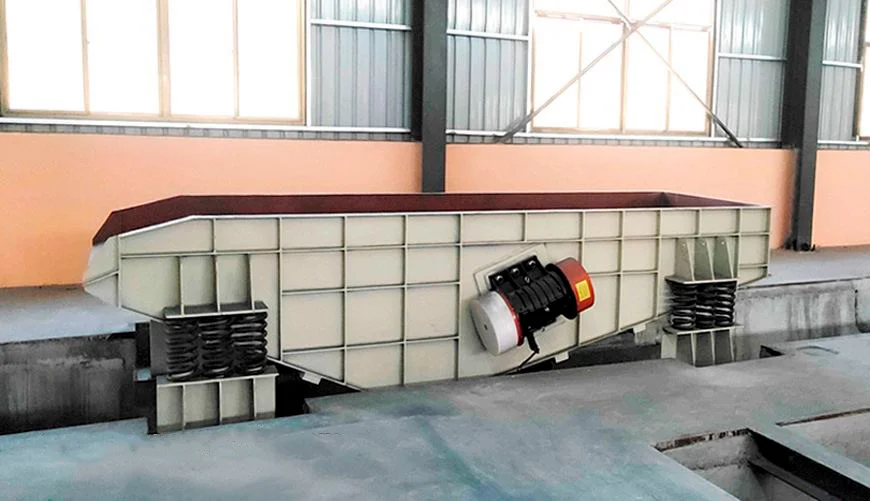

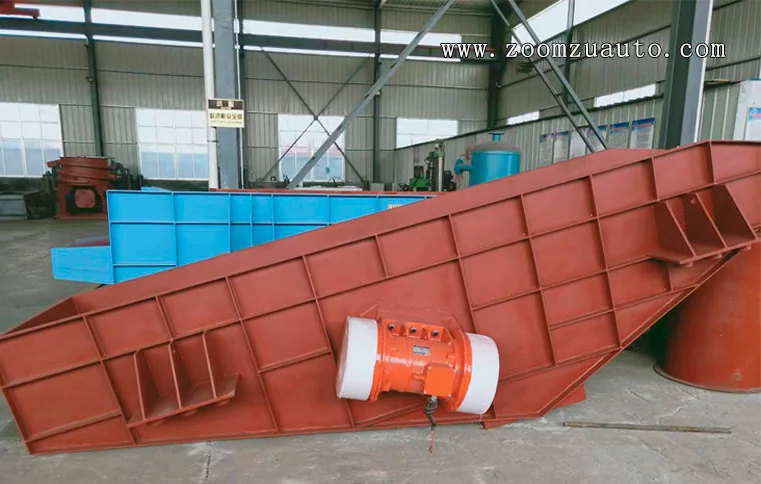

Наиболее распространены две компоновки: с неподвижной боковой выгрузкой и с транспортирующей нижней выгрузкой. В паре с горизонтальными формовочными линиями с разъемным механизмом преимущественно применяется конвейерный тип с нижней выгрузкой и вибрационным транспортирующим потоком. Здесь отливка, освобожденная от песка, под действием возбуждающей силы движется по наклонной решетке в заданном направлении до падения в приемный контейнер или на сборочный конвейер.

Принцип работы

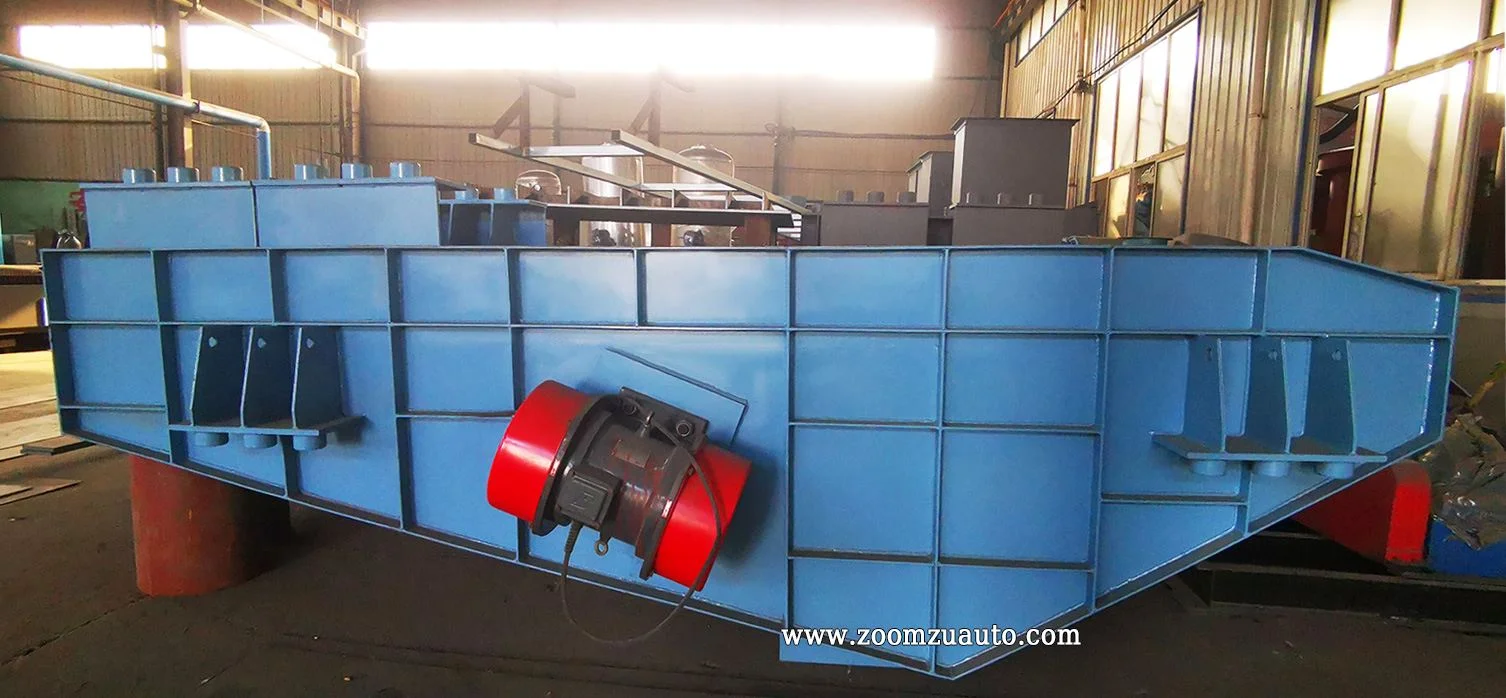

В основе — комбинация инерционных и упругих сил, генерируемых вибрационным двигателем. Два мотора работают во встречном синхронном режиме: горизонтальные составляющие силы взаимно уравновешиваются, а вертикальная результирующая заставляет опорный корпус совершать синусоидальные колебания с заданным ускорением и частотой. Эксцентриковые блоки вибромоторов создают разнонаправленное движение вверх-вниз и влево-вправо. Когда опока попадает на вибрирующую решетчатую деку, высокочастотная вибрация эффективно разрушает спекшуюся песчаную корку и удаляет пригарную смесь с поверхности отливки. Между внутренней стенкой корпуса и декой выдерживается расчетный зазор, обеспечивающий свободный ход колебаний без заклинивания.

Конструкция и материалы

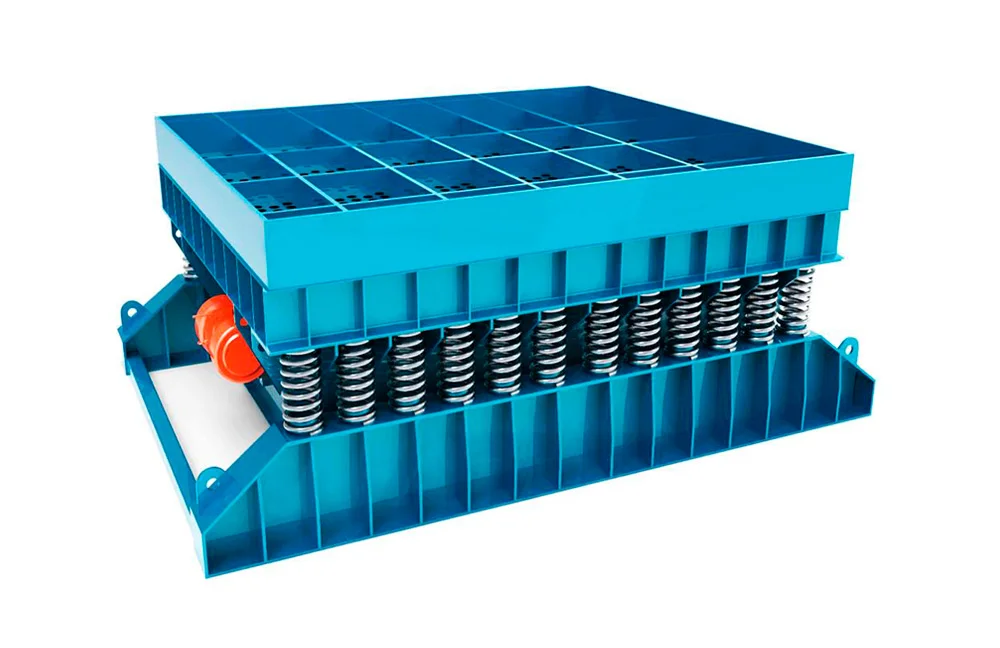

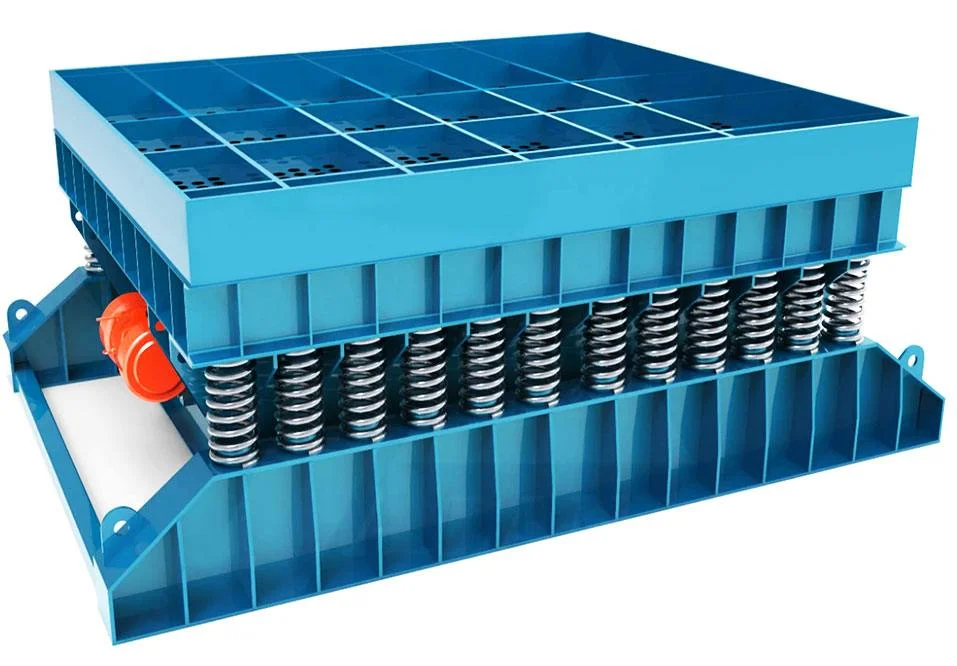

Рама решетки изготовлена из утолщенных антихрупких стальных плит, прошедших отжиг для снятия внутренних напряжений. Конструкция обладает высокими динамическими характеристиками, сейсмической стойкостью и рассчитана на длительную работу в условиях знакопеременных нагрузок. Простота устройства и умеренные инвестиционные затраты делают данный тип выбивной машины оптимальным выбором для большинства литейных цехов. При монтаже оборудование оснащается системой пылеулавливания и проходит герметизацию с шумоизоляцией, что соответствует требованиям экологичного и зеленого литейного производства.
