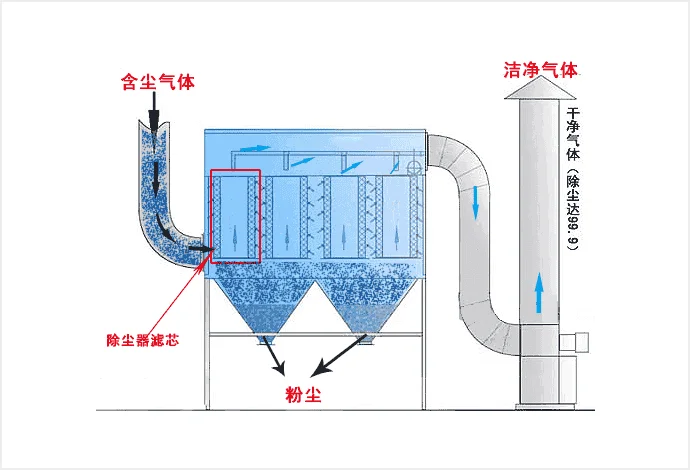

Импульсный рукавный фильтр — ключевой элемент экологической инфраструктуры современного литейного цеха. Запыленный газ всасывается вытяжным вентилятором в пылесборник и проходит сквозь фильтровальные мешки. Пыль задерживается на внешней поверхности мешка, а очищенный газ выходит через его внутреннюю полость. Когда слой пыли на поверхности достигает критической толщины, система управления подает команду на открытие импульсного клапана. Сжатый воздух импульсно вбрасывается внутрь мешка, тот мгновенно расширяется и вибрирует, стряхивая налипшую пыль в зольный бункер. Цикл фильтрации и регенерации продолжается непрерывно.

Место в системе пескоподготовки

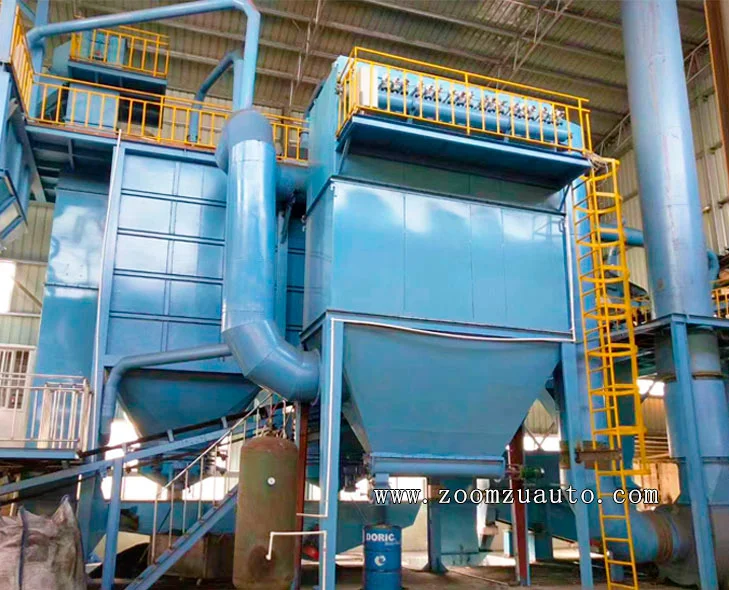

Рукавный фильтр является обязательным вспомогательным оборудованием стандартной линии обработки как сырых песчано-глинистых, так и сухих формовочных смесей. В типовой компоновке задействуются два фильтра с разным объемом прокачиваемого воздуха: один на стадии просеивания и охлаждения старого песка, второй — на стадии вибрационной выбивки и транспортировки. Оборудование соединяется с источниками пыления всасывающими трубами. Объем воздуха подбирается расчетным путем исходя из часовой производительности системы, длины трассы, количества подсоединяемых патрубков и числа рукавов. Основная задача — своевременно удалять из оборотного песка пылевидную фракцию, остатки сгоревших оболочковых стержней и горячие газы. Без этого формовочный песок теряет газопроницаемость и текучесть, что критично при многократном циклическом использовании в автоматической формовке.

Рекомендации по установке

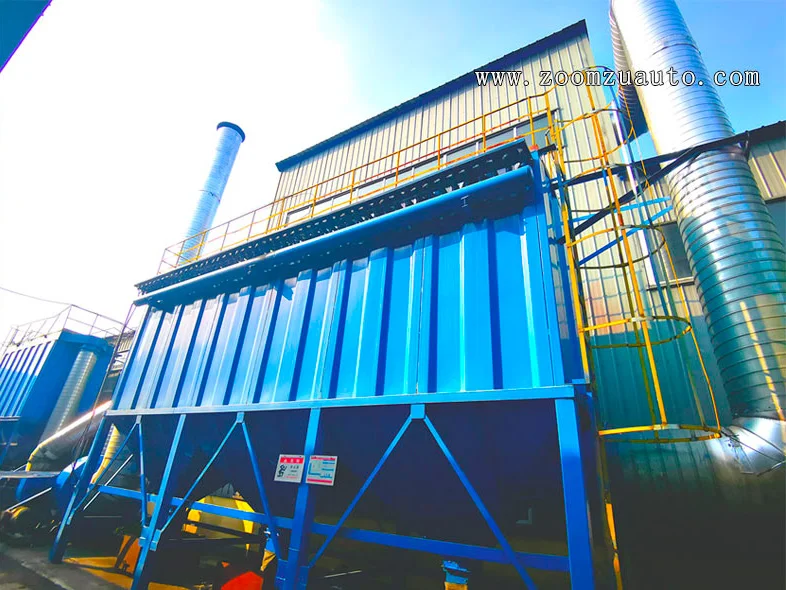

При компоновке линии обработки влажного песка предпочтительна выносная установка фильтра вне цеха. Это экономит производственную площадь и минимизирует длину всасывающих магистралей.

Области применения в литейном цехе

1. Производство песка и пескоподготовка. На этапах дробления, грохочения, охлаждения и транспортировки образуется значительное количество пыли. Фильтр собирает ее непосредственно в точке генерации.

2. Процесс плавки. В плавильных печах при расплавлении металла выделяется большой объем дыма и тонкодисперсной пыли. Рукавный фильтр эффективно улавливает эти выбросы, поддерживая качество воздуха в плавильном отделении.

3. Процесс заливки. При контакте жидкого металла с формовочной смесью интенсивно выделяются дым и газы. Фильтр оперативно улавливает их, сохраняя чистоту на заливочном участке.

4. Очистка отливок. Выбивка, дробеметная и пескоструйная очистка сопровождаются мощным пылеобразованием. Импульсный фильтр собирает пыль непосредственно от очистного оборудования, снижая нагрузку на персонал и улучшая санитарные условия.

Состав оборудования

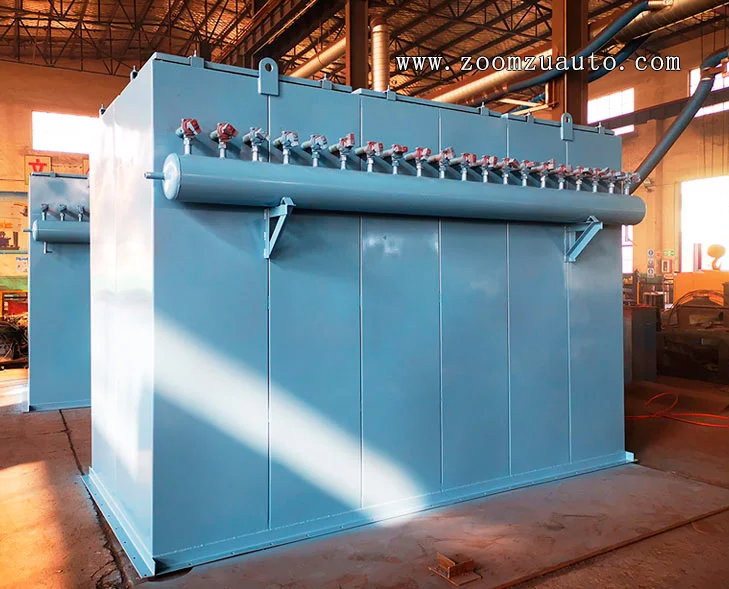

1. Пылесборный корпус. Сварная конструкция из стальных листов с внутренними перегородками для разделения рабочих зон. Корпус герметичен для исключения утечек пыли.

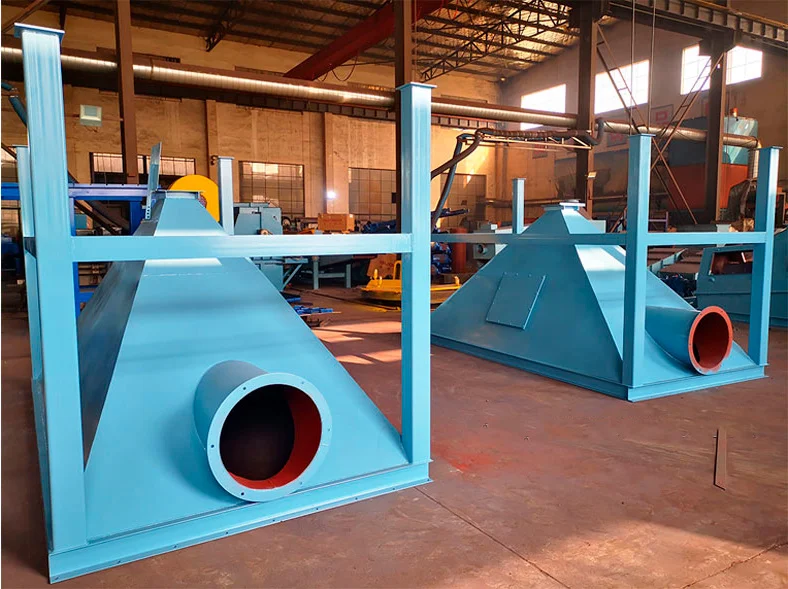

2. Зольный бункер. Расположен в нижней части, служит для сбора стряхнутой пыли. Оснащен разгрузочным клапаном для регулярного удаления накоплений.

3. Фильтровальные мешки. Основной рабочий элемент из высококачественного фильтрующего материала с отличной фильтрующей способностью и коррозионной стойкостью. Мешки поддерживаются внутренним каркасом, формируя фильтрующий слой.

4. Система импульсной регенерации. Подает сжатый воздух в мешки через импульсные клапаны по команде системы управления. Обеспечивает автоматическую очистку без остановки фильтрации.

5. Входной и выходной патрубки. Вход оснащен направляющей пластиной для равномерного распределения запыленного потока. Выход соединен с вытяжным каналом для выпуска очищенного газа в атмосферу.

Техническое обслуживание
Для стабильной работы и продления ресурса фильтра необходимы:

1. Регулярная ревизия фильтровальных мешков на предмет износа и повреждений со своевременной заменой.

2. Периодическая очистка зольного бункера от накопившейся пыли.

3. Проверка работоспособности импульсных клапанов и системы управления.

4. Смазка и протяжка узлов трансмиссии и крепежных элементов.
