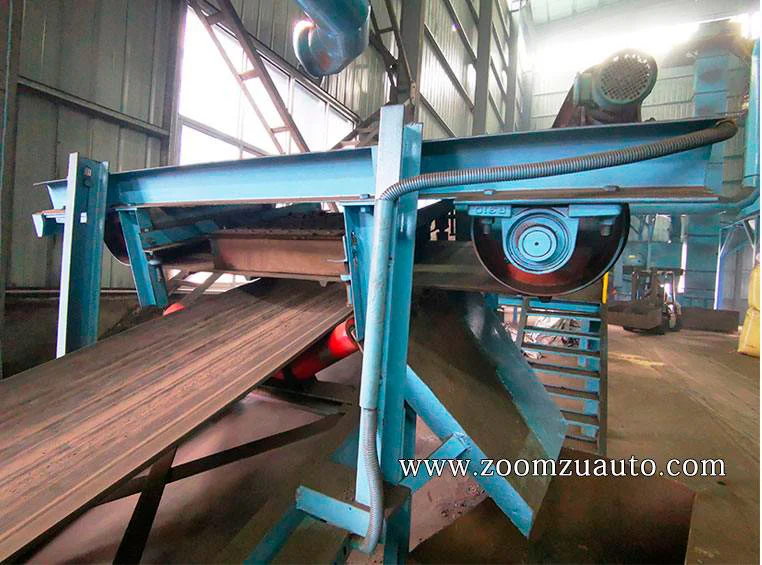

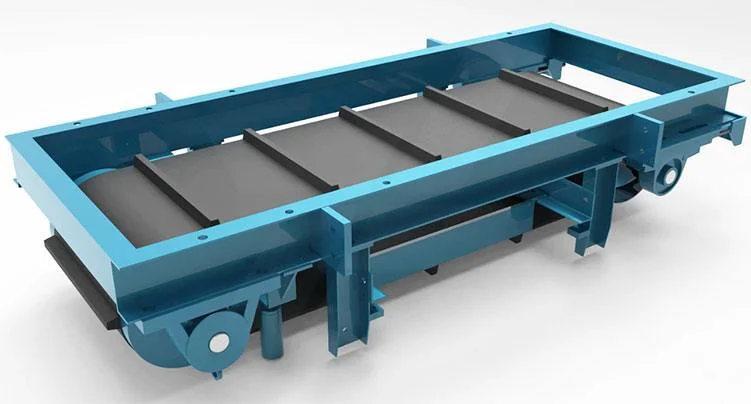

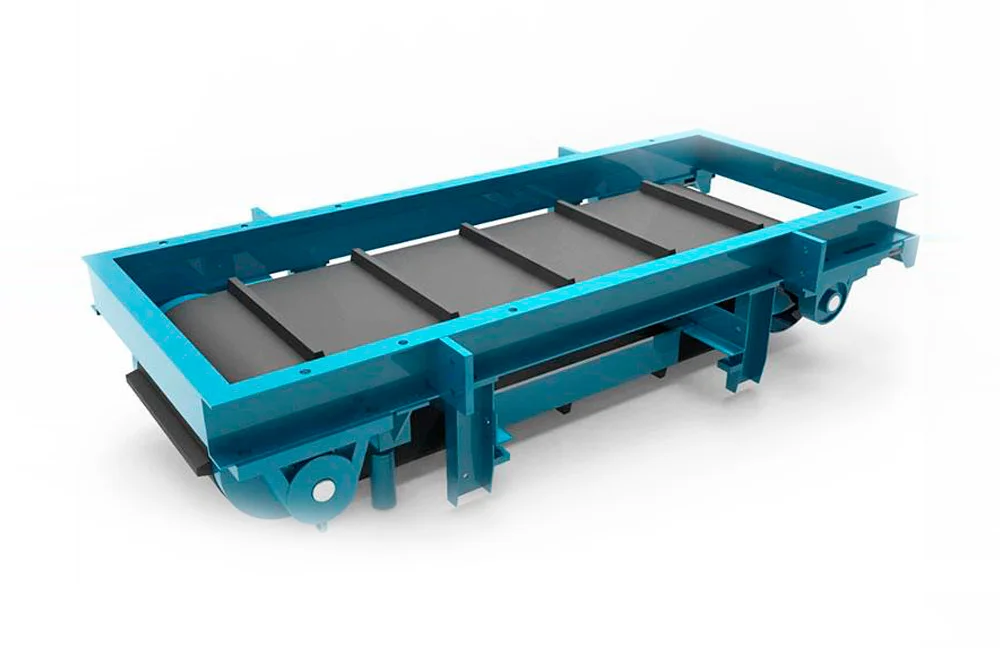

Подвесной магнитный сепаратор — специализированное оборудование для очистки оборотного формовочного песка от ферромагнитных включений. Устройство широко применяется в металлургии, горнодобывающей отрасли и литейном производстве. В литейных цехах его главная задача — адсорбция и отсев железных блоков, литников, питателей, скрапа и металлической стружки, попадающих в старый песок после заливки и выбивки форм. Сепаратор монтируется непосредственно над конвейерной лентой транспортировки оборотного песка. Конструкция предусматривает независимую опорную раму, на которой подвешен блок с высокопрочными постоянными магнитами. Расстояние между магнитной системой и поверхностью ленты регулируется, что позволяет оператору настраивать силу адсорбции под конкретную фракцию и слой материала.

Зачем нужна магнитная сепарация в обороте песка
При литье в песчаные формы формовочная смесь после выбивки собирается вибрационным грохотом и возвращается в систему пескоподготовки для повторного использования. Однако в отработанном песке неизбежно присутствуют железная стружка, осколки литников, остатки прибылей и мелкий металлический мусор из зоны заливки. Если не удалить эти включения, они повредят рабочие органы смесителя, забьют пескострельные отверстия формовочного автомата и приведут к поверхностным дефектам отливок. Именно для сбора этих примесей в технологическую цепочку встраиваются магнитные сепараторы.

Компоновка в системе пескоподготовки
Как правило, в линии обработки старого песка устанавливается два-три последовательных уровня магнитной сепарации. Количество и тип сепараторов подбираются исходя из производительности системы и ширины конвейерной ленты. Наиболее распространены два типа оборудования на постоянных магнитах:

• Барабанный магнитный шкив, встраиваемый в приводной или натяжной ролик конвейера;

• Подвесной ленточный сепаратор, размещаемый над трассой транспортировки.

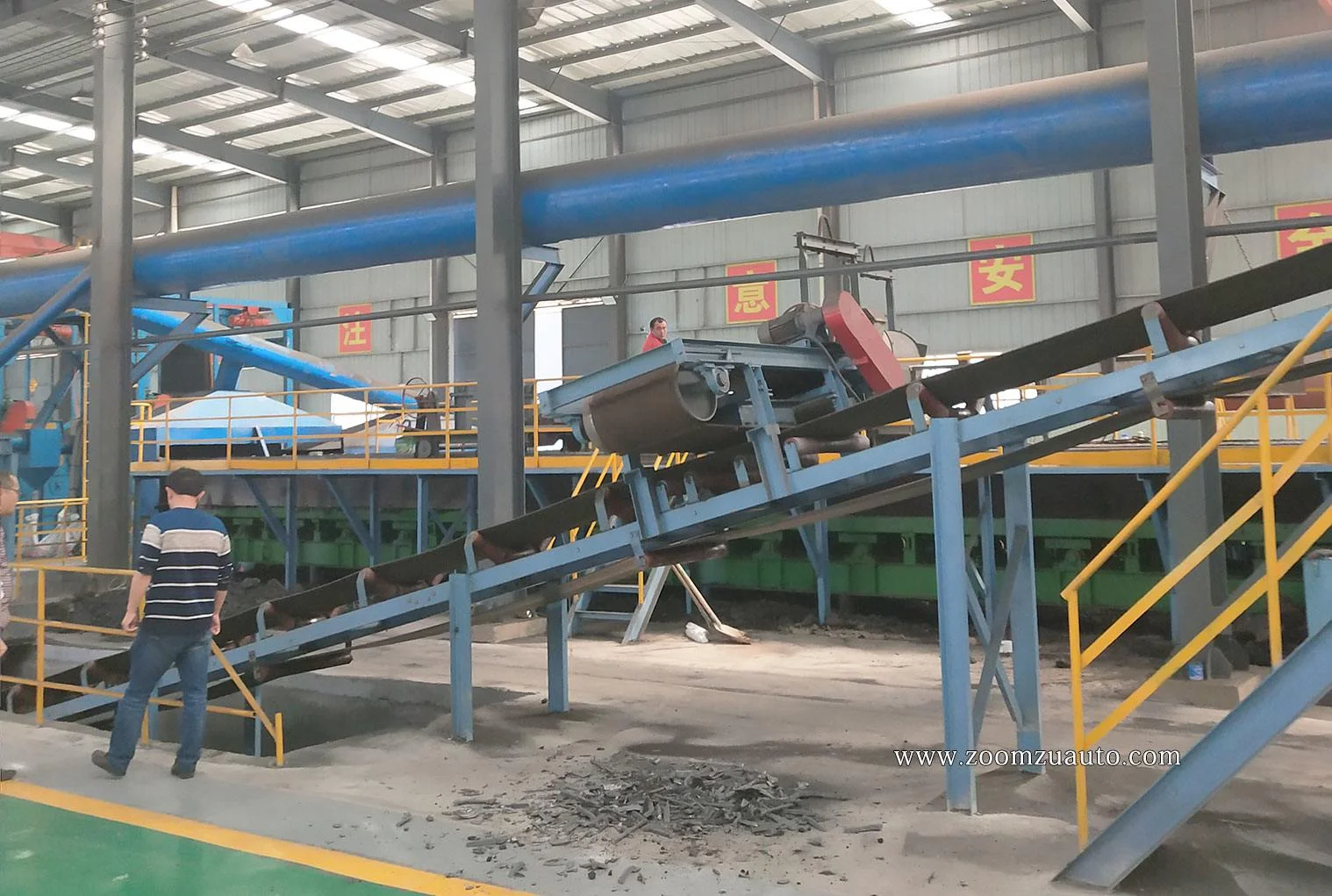

Данная модель относится ко второму типу. Сепаратор проектируется и устанавливается над конвейерной лентой сбора старого песка либо над роликовыми узлами на концах трассы. Проходящий под ним слой песка попадает в зону действия магнитного поля. Железные включения притягиваются к поверхности сепаратора, а очищенный песок беспрепятственно движется дальше по технологической цепочке. Накопленный металл периодически сбрасывается в приемный бункер. Своевременное и эффективное отделение примесей предохраняет смесители, элеваторы и формовочные автоматы от абразивного износа и механических повреждений.
