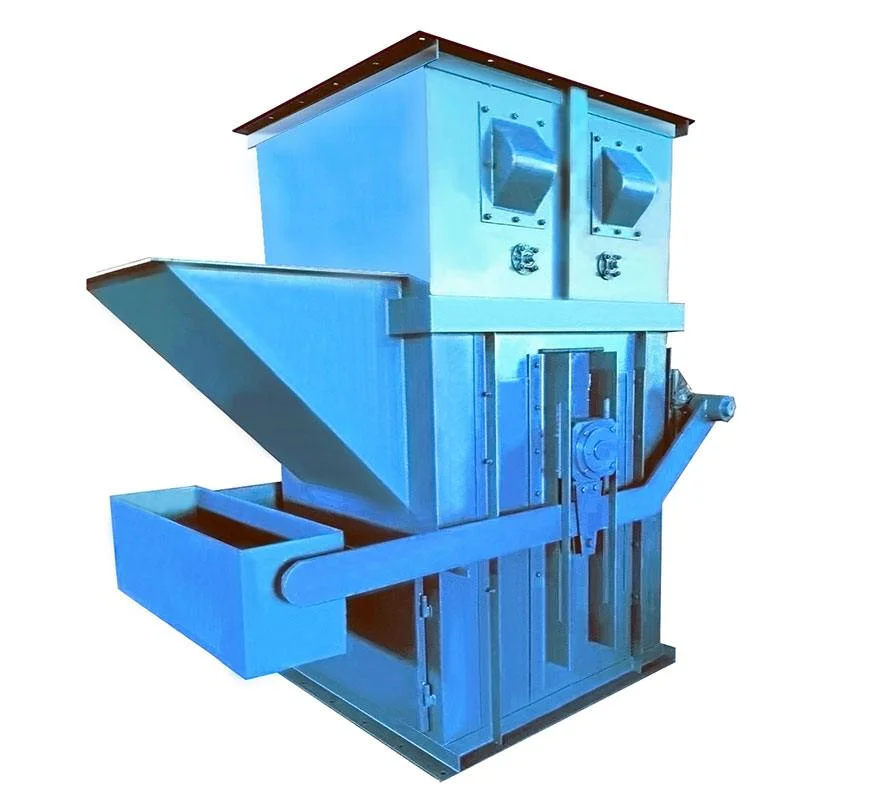

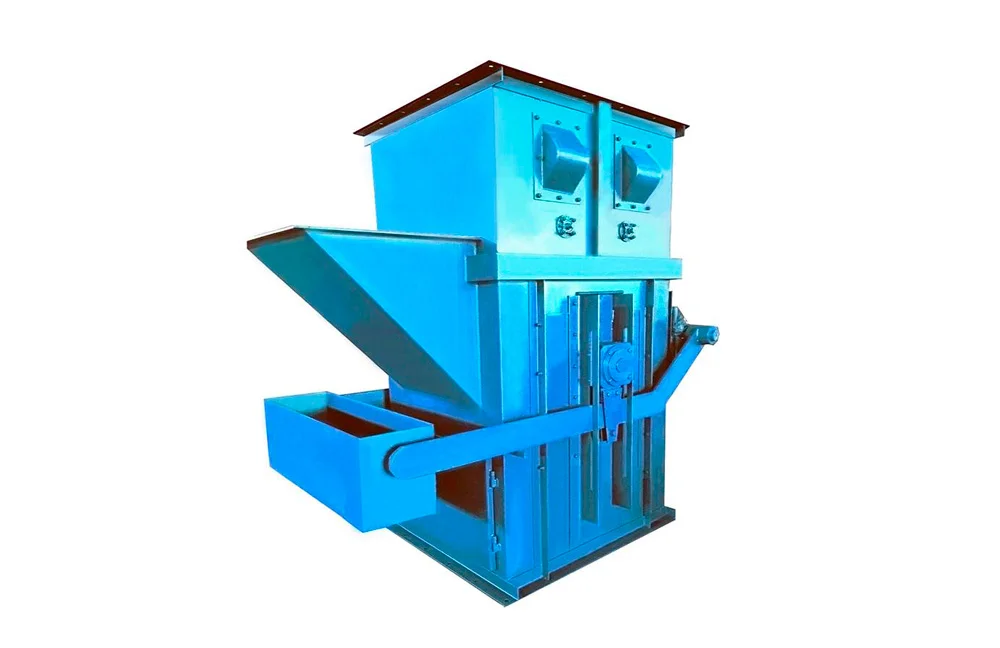

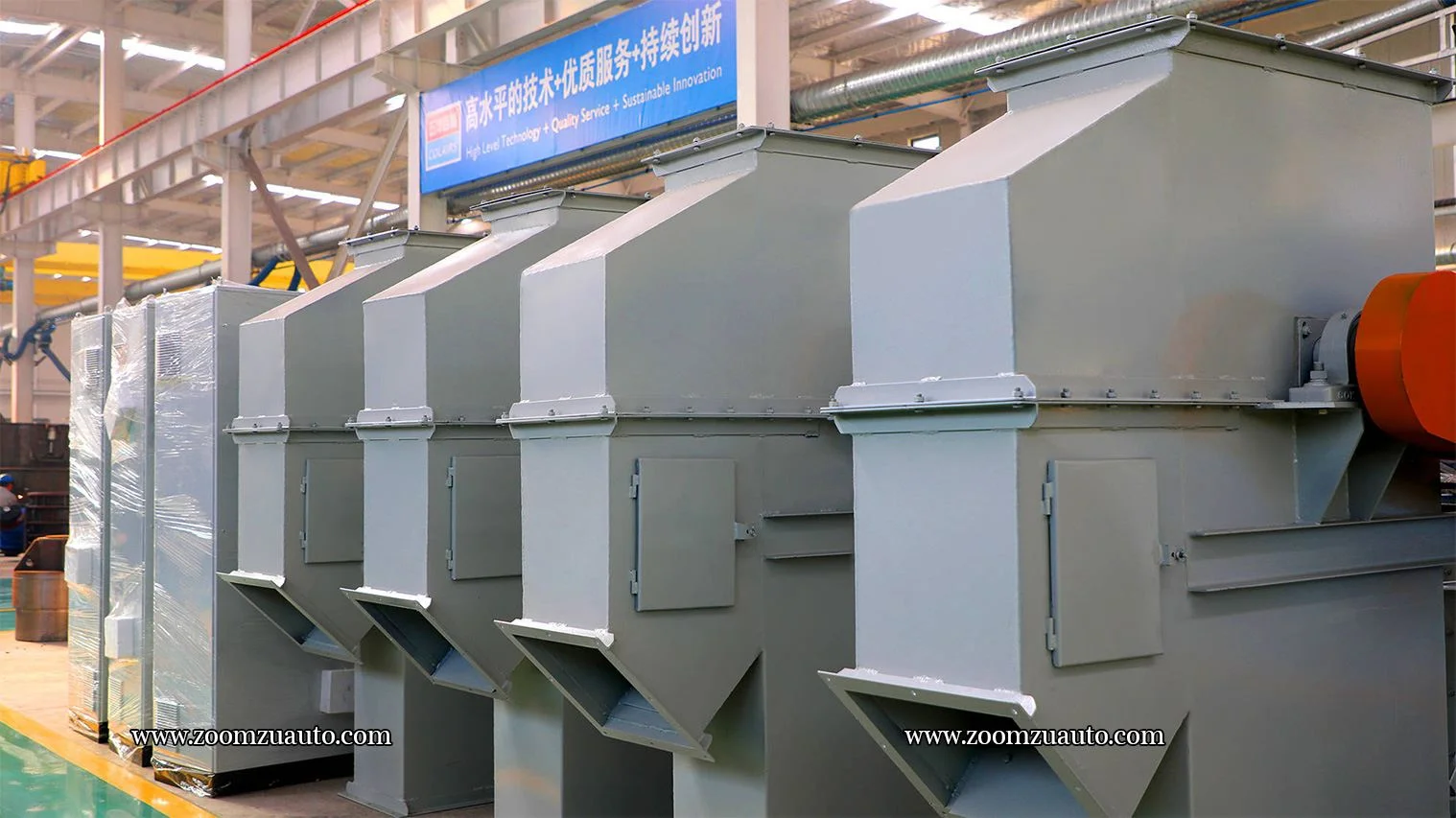

Ковшовый элеватор — стандартный вертикальный конвейер механизированного литейного цеха, предназначенный для подъема сыпучих материалов на определенную высоту. В литейных системах пескоподготовки применяется для транспортировки отработанного горячего песка, регенерированного песка, свежего кварцевого песка и чистой железной дроби.

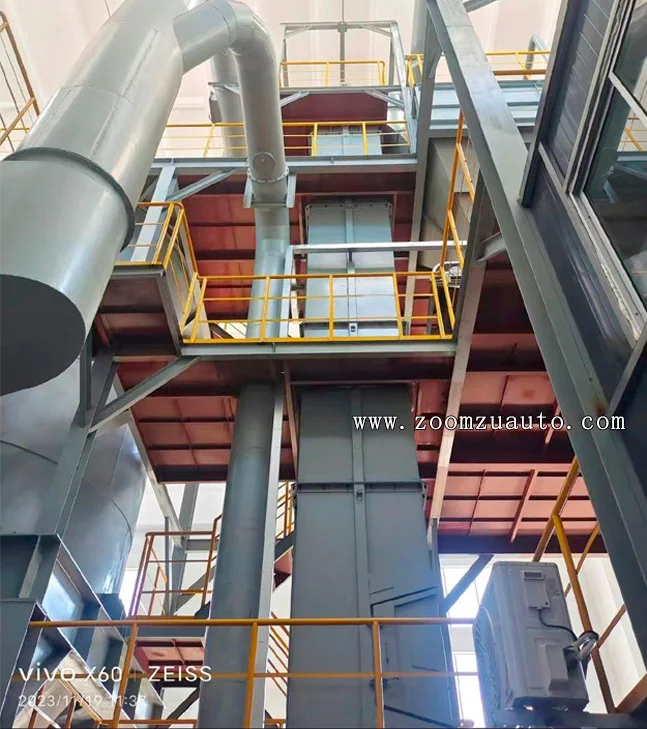

Ковшовый элеватор обычно устанавливаются в замкнутых системах пневмотранспорта и пылеудаления, поэтому важно предусмотреть подключение к аспирации.

Состав оборудования
Элеватор состоит из следующих узлов: загрузочный бункер (башмак), приводное устройство, верхний и нижний барабаны (или звездочки при цепной тяге), термостойкая лента (или тяговая цепь) с закрепленными ковшами, натяжное устройство и закрытый корпус-кожух. Высота подъема, производительность и габариты рассчитываются индивидуально под мощность конкретной системы обработки песка и компоновку смежного оборудования. Каждый элеватор оснащается внутренними противооткатными роликами, исключающими сход ленты, и сервисными дверцами для удобства очистки, ревизии и технического обслуживания.

Привод и защита от обратного хода
Передаточный механизм построен на цилиндрическом редукторе с ограничителем хода. Такая компоновка делает трансмиссию компактной, обеспечивает плавный пуск и равномерное движение, а главное — защищает мотор-редуктор и тяговый орган от рывков и ударных нагрузок. Ограничитель обратного хода удерживает загруженный материал в неподвижном состоянии при остановке привода, исключая самопроизвольное обратное движение ленты под весом груза.

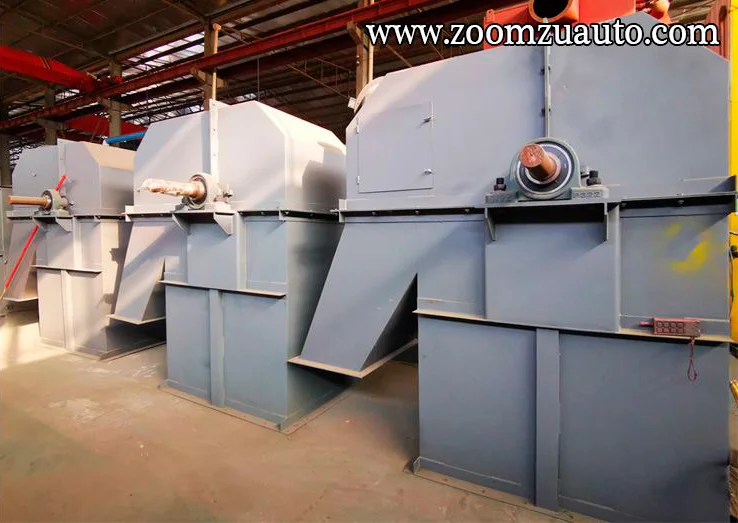

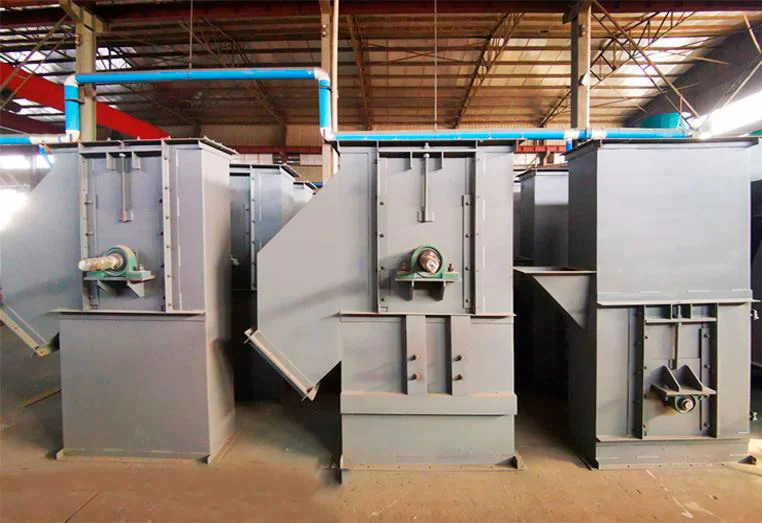

Система натяжения
Нижняя секция элеватора оборудована мощным молотковым натяжным устройством с болтовой тонкой регулировкой. Механизм поддерживает постоянное автоматическое натяжение: при вытяжке ленты в процессе эксплуатации натяжение компенсируется без вмешательства оператора, предотвращая пробуксовку. Бункер имеет конструктивный допуск, защищающий нижний вал и компоненты при случайном заклинивании. Вес противовесов с обеих сторон рассчитывается исходя из балансировки нижнего барабана, а прецизионные регулировочные болты обеспечивают строгую соосность и исключают увод ленты во время работы.

Антикоррозийная защита
После завершения сварочно-сборочных работ и полировки поверхностей корпус элеватора подвергается равномерному антикоррозийному напылению. Окраска разделяется на обработку днища и наружное покрытие. Цвет наружного слоя подбирается в единой гамме всей системы пескоподготовки либо по согласованию с заказчиком.
