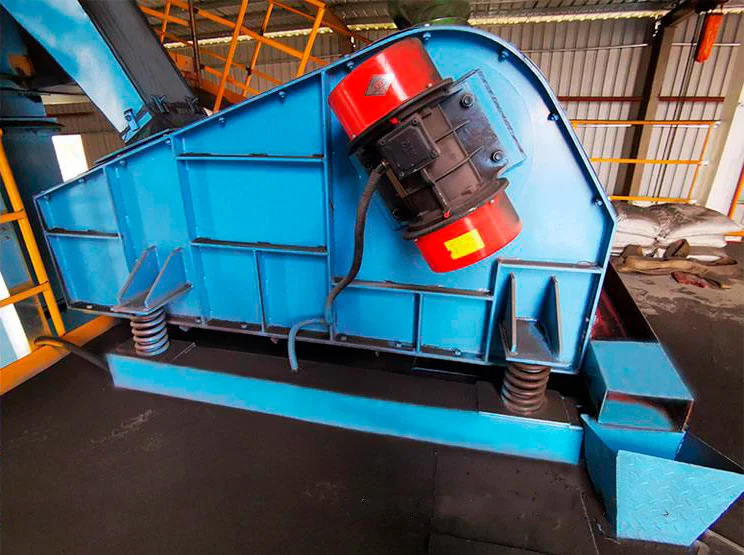

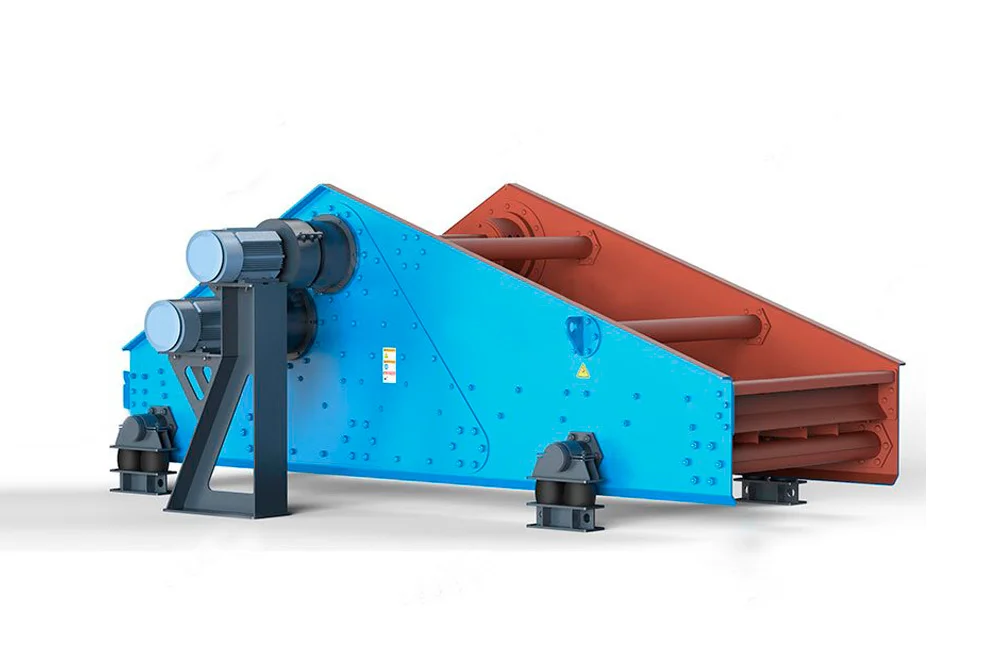

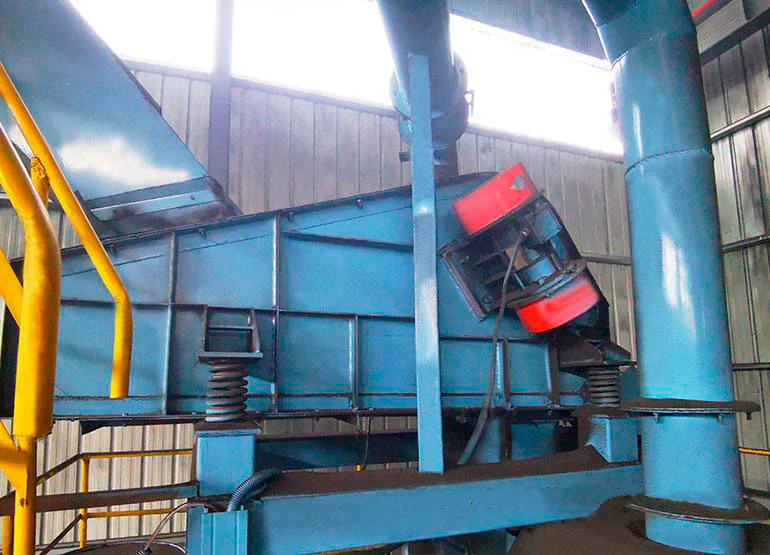

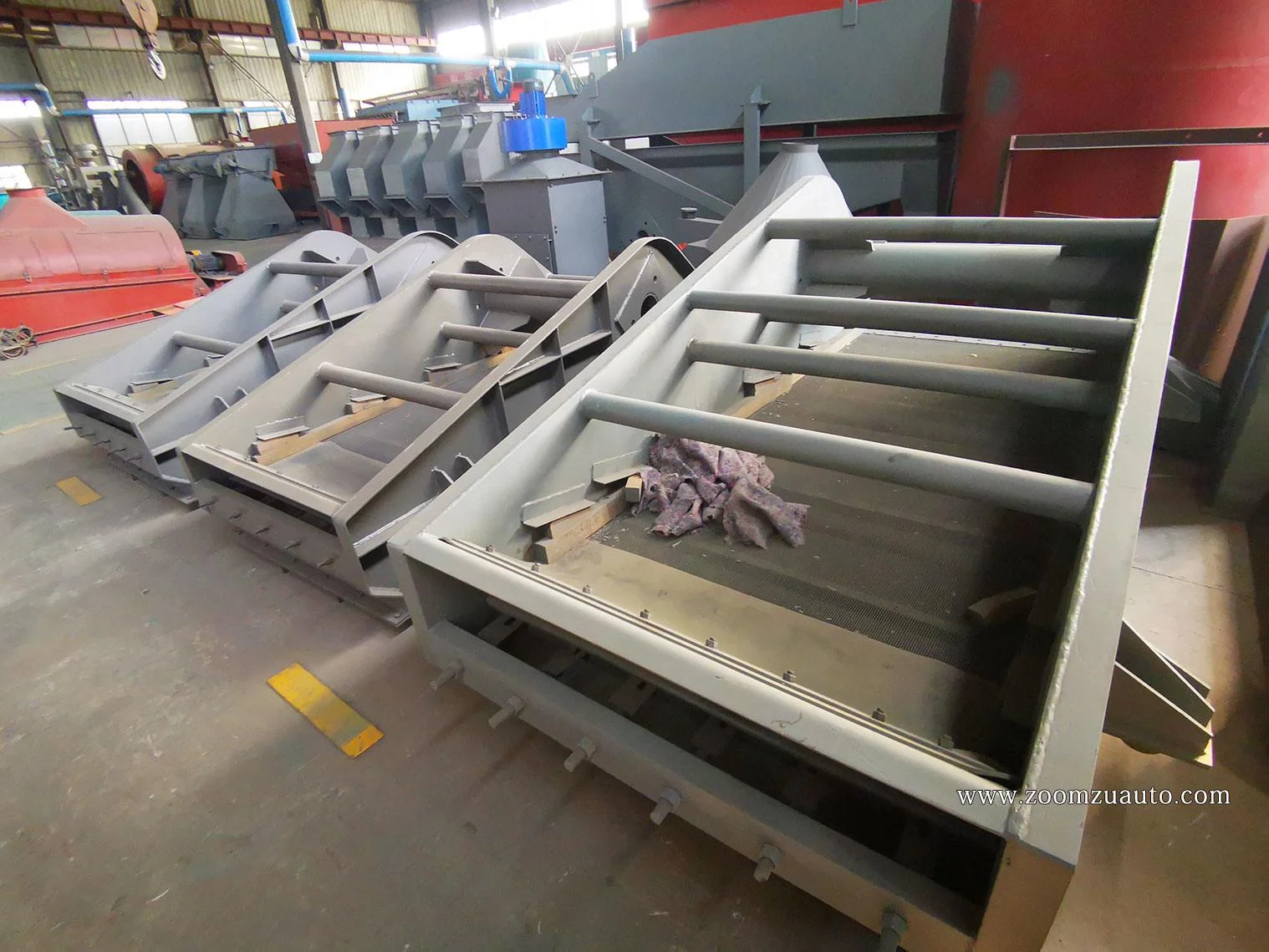

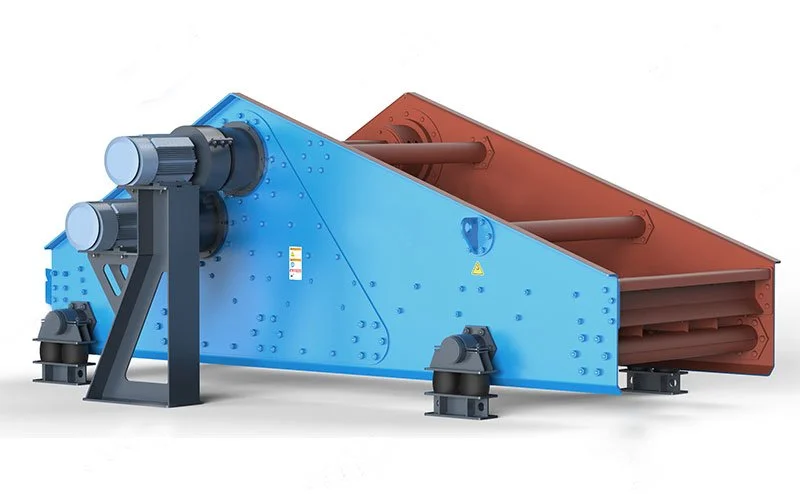

Линейный вибрационный грохот — высокоэффективное сортировочное оборудование нового поколения для тонкого просева формовочных песков и других гранулированных материалов в литейных цехах. Машина построена по упругой схеме: корпус сита через пружины опирается на основание. Два симметрично установленных вибрационных двигателя одной модели работают синхронно во встречном направлении. Возбуждающая сила через трансмиссионный узел передается корпусу, заставляя деку совершать направленные линейные колебания. Материал при этом непрерывно подбрасывается вверх и движется вперед по прямой, проходя через просеивающую поверхность.

Принцип работы и компоновка
Материал равномерно подается из питателя в загрузочное отверстие верхней камеры. Под действием линейной вибрации он перемещается к разгрузочному торцу. Фракция, прошедшая сквозь сито, попадает в нижнюю камеру и выгружается через выпускной патрубок. Надрешетный продукт и примеси, размер которых превышает ячейку, продолжают движение до отводного отверстия и удаляются из цикла. Конструкцией предусмотрены три варианта выгрузки отходов: передняя, задняя и правая — под компоновку конкретного участка. Оборудование отличается низким энергопотреблением, высокой производительностью и полностью закрытым исполнением, исключающим пыление. Штатно комплектуется патрубком для подключения к цеховой системе аспирации, что попутно обеспечивает охлаждение и обеспыливание оборотного песка.

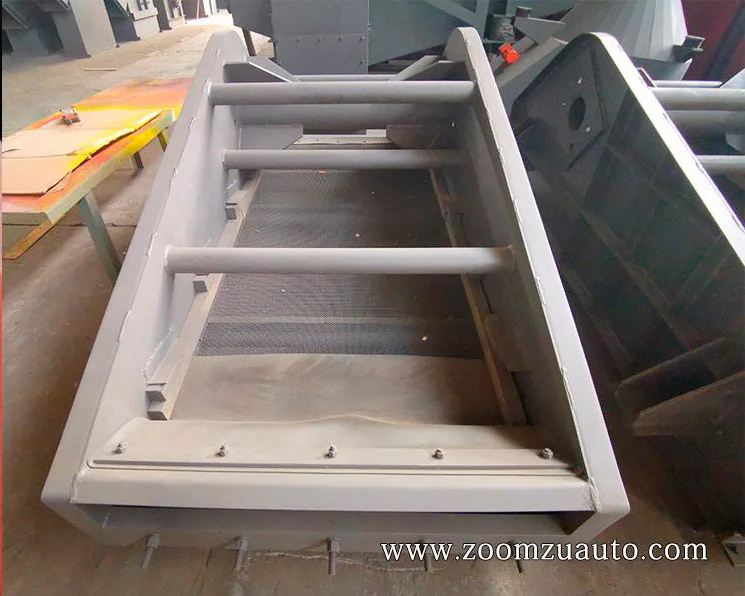

Ситовое полотно и его фиксация

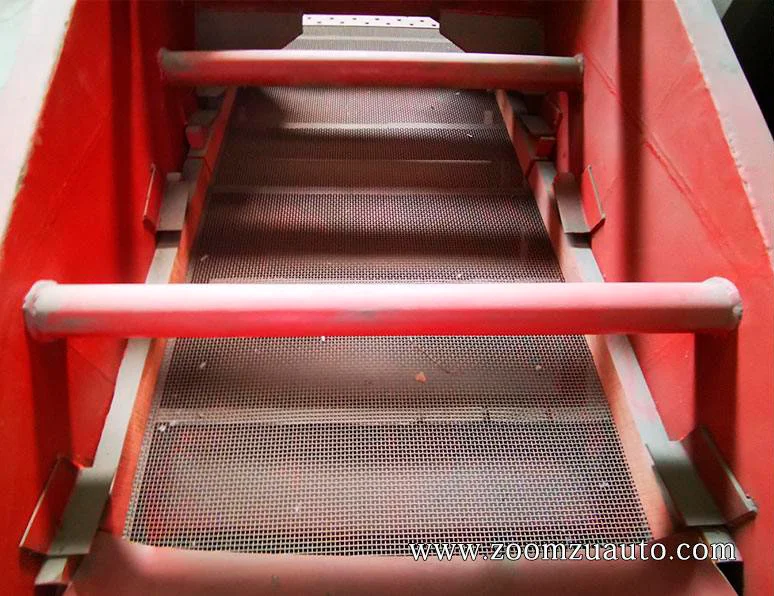

Сетка выполнена плетением из марганцовистой стали марки Mn65-Q. Поверхность полотна плоская, без выступающих узлов переплетения основы и утка, что дает равномерное распределение нагрузки по всей площади. Исходная твердость HB180–230 сочетается с высокой пластичностью и ударной вязкостью. В процессе работы под действием интенсивного трения и ударов поверхностный слой получает наклеп — твердость возрастает до HRC60 и выше. При износе наружного слоя наклеп вновь образуется на обнажившейся поверхности, обеспечивая длительный ресурс без хрупкого разрушения.

Система крепления и натяжения сетки:

• Винтовой механизм с гайкой облегчает демонтаж и установку крюков и сеточных элементов.

• Вращение патрона на валу через резиновую прокладку прижимает сетку к нижней поверхности, позволяя точно регулировать натяжение и выравнивать разницу высот на отдельных участках.

• Фиксирующие пластины, прижимные бруски, деревянные клинья и резиновые уплотнения жестко фиксируют полотно, исключая вторичные колебания сетки и гарантируя эффективную передачу вибрации от корпуса.

Такая конструкция обеспечивает плотное прилегание сетки к корпусу, высокую эффективность рассева и возможность адаптации конфигурации сита под различные задачи. Вибрационный шум минимален, грохот обладает хорошей сейсмоустойчивостью и позволяет обрабатывать глинистый песок с полной вибрационной проработкой на большой длине транспортировки.
